FC1500
近赤外に感度を持った高ダイナミックレンジ、低スミアのデジタルカメラ
フルフレームシャッタカメラ
★在庫と納期を事前に確認していただきたい商品です。
概要
- 近赤外領域にも感度を有する2/3インチサイズの正方画素配列プログレッシブ走査型CCDカメラです。
- 従来カメラに比べ2倍以上のダイナミックレンジを有しています。また、スミアは従来カメラの1/3を実現した全画素独立読み出し（フルフレーム）方式で、約1/15秒で全ての画素の信号を独立に出力します。
- ランダム電子シャッタが可能ですので任意タイミングのフルフレームの静止画を得ることができます。
- 内部回路のボリュームを廃し、全て内蔵CPUによるデジタル式コントロール回路としていますので、再現性の高いパラメータ設定が可能です。
- RS-232C通信を用いる事により、カメラの内部設定値を外部より制御することができます。
特長
- 可視光から近赤外領域まで高い感度を有するカメラです。
- 全画素独立読み出しの高解像度フルフレームシャッタカメラです。
- 有効画素145万画素［1392(H)×1040(V)］の高解像度カメラです。
- ビデオ出力信号は10bitデジタル出力（RS-644）とモニター用アナログ出力が装備されています。
- 垂直256ラインで60フレーム/秒出力を行うことができますので、標準テレビモニターで映し出すことができます。
- アスペクト比4：3、正方画素配列です。
- 高感度、低スミアを実現しています。
用途
- 通行車両の車番読み取りなどITS用入力機器
- 駐車場管理用車番読み取り装置
- 高解像度の電子シャッタ画像処理装置の入力機器
- ステッパーなどLSI関連機器用途
- 顕微鏡用途
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 走査方式 | 2/3インチプログレッシブ走査 インターライン転送転送方式CCD 白黒撮像素子 |
|---|---|
| 総画素数 | 1434(H)×1050(V) |
| 有効画素数 | 1392(H)×1040(V) 正方格子配列 |
| チップサイズ | 10.2mm(H)×8.3mm(V) |
| ユニットセルサイズ | 6.45µm×6.45µm |
| 読出し走査 | 水平走査周波数 fH = 16.0 kHz 垂直走査周波数 fV = 15 Hz ピクセルクロック周波数 fCLK = 28.636 MHz |
| 外部同期入力 | EXT.HD=16.0 kHz EXT.VD=15 Hz |
| 水平解像度 | 1392画素 |
| 垂直解像度 | 1040ライン |
| ビデオ出力信号 | プログレッシブ走査：15フレーム/秒 アナログ出力：1Vpp75Ω/不平衡 デジタル出力：10bit、RS-644差動出力、100Ω負荷 |
| 電子シャッタ | 1/12000秒～1/15秒 連続シャッタ、ランダムシャッタ可 ランダムシャッタモードでパルス幅制御を行った場合、長時間露光が可能 |
| 最低被写体照度 | 0.5 lx F1.4 |
| Ｓ ／ Ｎ | 50dB以上（AGC=OFF） |
| 感度 | 50 lx F4 |
| ガンマー | 1 |
| レンズマウント | Cマウント |
| 電源 | DC12V±10％、400mA（Max） |
| 動作周囲温度 | 0℃～40℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70G |
| 耐振動 | 7G |
| 外形寸法 | 46(W)×33(H)×92(D)mm（コネクタ・トリポッド除く） |
| 重量 | 約250g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

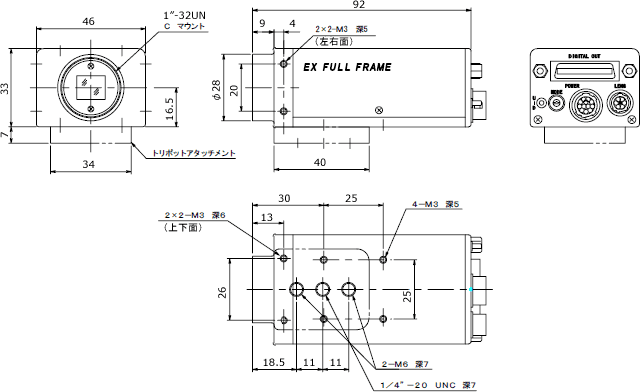

外形寸法図
カメラとI/Fボード（装置）との接続表
免責事項について
※この接続表は基本動作が確認されたカメラとI／Fボードの接続方法の一例を示すものであり、全てのご使用環境（カメラの動作設定、ＰＣなど取り込み装置の動作環境、ソフトウエアの処理内容など）について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
FC1500
| ボードメーカー | ボード型式 | ケーブル(FC1500) | ケーブル(FC1500F) |
|---|---|---|---|
| アバールデータ | APC-3310A | DG36-xxAPC | |
| グラフイン | IPM-8530D/31D-LVDS | DG36-xx-8540D | |
| グラフイン | IPM-8560D | DG36-xx-8540D | |
| 長瀬産業 | MV-1500 | DG36-**MV15C8 | |
| 長瀬産業 | MV-1000 | DG36-**MV15C8 | |
| 日本NI | PCI-1424 | DG36-**NNI | |
| 日本NI | PCI-1422 | DG36-**NNI | |
| リンクス | 銀河++M2/M4 | LCB-GP-FC1500F-2HP-D9S-*M *本ケーブルでは2台同時取り込み不可 |
|
| リンクス | 銀河digital-LV | LCB-GD-FC1500F-E1-D25S-**M(8bit) LCB-GD-FC1500F-T1-D25S-**M(10bit) |
|
| Cognex | MVS-8100 | DG36-**COG-RZ | |
| Cognex | MVS-8120CVM9 | DG36-**COG-RZ | |
| DALSA | X64-LVDS | 8bit ： DG36-xxCOR648 10bit ： DG36-xxCOR6410 |
|
| DALSA | PC-DIG | DG36-xxPC | |
| DALSA | IC-GID | DG36-xxIC | |
| DALSA | PC LINE SCAN | 取扱商社ケーブル | |
| Matrox | MeteorII-Digital | DG36-xxMT | |
