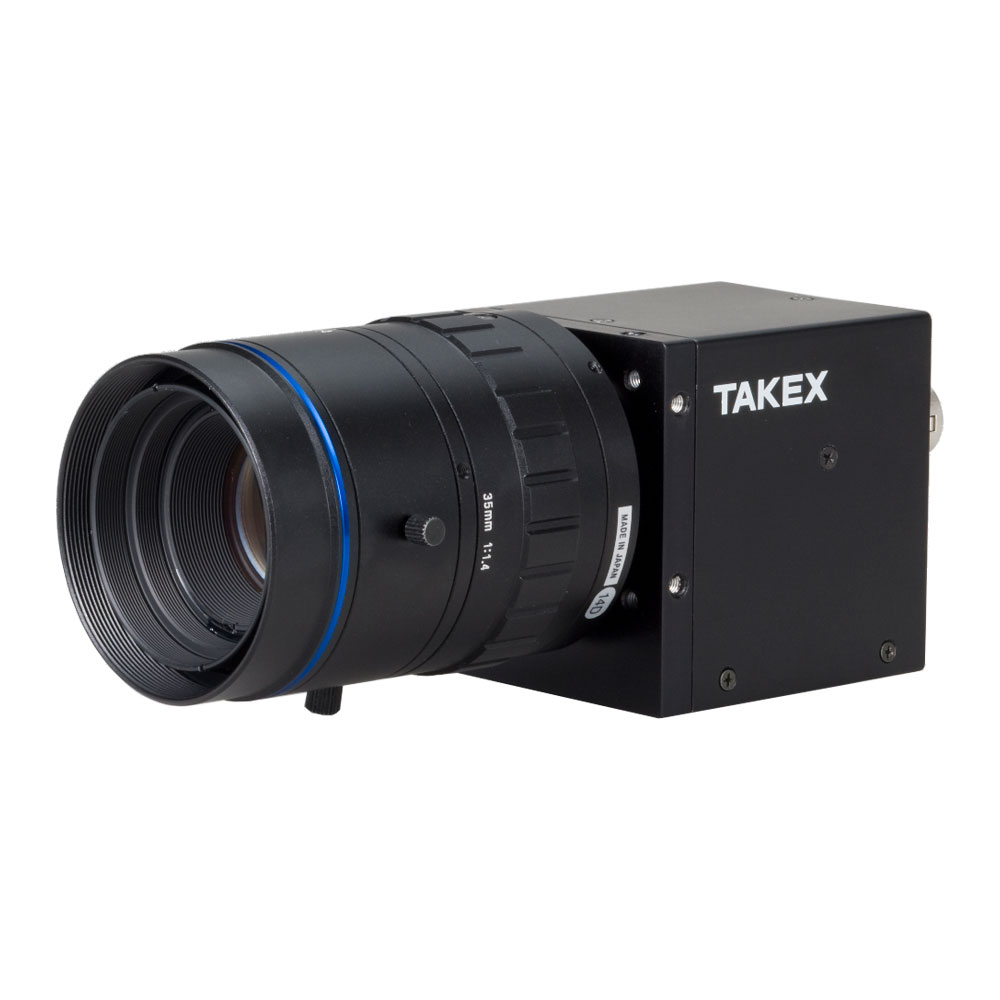

概要
- 映像信号およびプロファイルデータは、プログレッシブ走査でギガビットイーサネット（Gigabit Ethernet）規格に準拠して出力します。
- GigE Vision 規格に対応しています。
- デジタル出力は、8/10/12bitの切替が可能。
- イーサネット経由のシリアル通信を用いて、カメラの内部設定値の外部制御が可能です。
特長
- 水平画素数は2,560と光切断方式3D計測用カメラで業界最多の高分解能。
- グローバルシャッタ動作のCMOS撮像素子搭載で、動体を撮像した場合でも画像に歪みが生じません。
- ランダムシャッタ機能により、外部信号との同期動作が可能なのでロータリーエンコーダなどを用いた等間隔の計測が可能です。
- 画像キャプチャーボードレスでＰＣへの画像取り込みができます。
- レーザのスペックルノイズ軽減の為フィルタ機能搭載。
用途
- 高解像度を要する物体の高さ計測
- 高解像度を要する物体の位置･体積･ 厚み測定
- 精密さを要する各種外観検査用途
- その他ＰＣによる画像処理用途
感度波長特性
仕様
| 撮像素子 | プログレッシブ走査 グローバルシャッタ方式 CMOS撮像素子 1インチサイズ ユニットセルサイズ 5.0µm(H)×5.0µm(V) 白黒撮像素子 |
|---|---|
| 有効画素数 | 2560(H)×2048(V) |
| 読出し走査 | 水平走査周波数：fH=44.8KHz |
| 垂直走査周波数：fV=10.0Hz | |
| センサ画素クロック：fpc=72.0MHz | |
| 出力階調：8/10/12bit | |
| 映像信号出力 | プログレッシブ走査：10フレーム/秒（※1） デジタル 8bit階調（ギガイーサネット） GigEVision 方式準拠 |
| プロファイルデータ出力 | 8,400プロファイル／秒（最速時）※1 デジタル8/10/12bit階調 GigE Vision 方式準拠 |
| データライン数 | ラインスキャンモード時：無制限 エリアスキャンモード時：1～4096 |
| 外部トリガ | ランダムシャッタによる同期動作 |
| 電子シャッタ | 1/16000秒～1/30秒 |
| ランダムシャッタ | プリセット固定シャッタ |
| 走査モード | 全画素／部分（任意ライン数読み出し） |
| レンズマウント | Ｃマウント |
| 光学フィルター | なし |
| 外部制御 | イーサネット経由シリアルインターフェース |
| 特殊機能 | 光切断法によるプロファイルデータ出力 |
| 電源 | DC12V±10％、500ｍA |
| 動作周囲温度 | 0℃～40℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70Ｇ |
| 耐振動 | 7G |
| 外形寸法 | 46(W)×54(H)×59(D)mm |
| 重量 | 200g |
※1 GigEの帯域制限により、フレーム数、プロファイル数が低下する場合があります。
(注) 光を透過する物、表面が鏡面状のものなど、対象とする物の特製により正常なプロファイルデータが得られない場合があります。

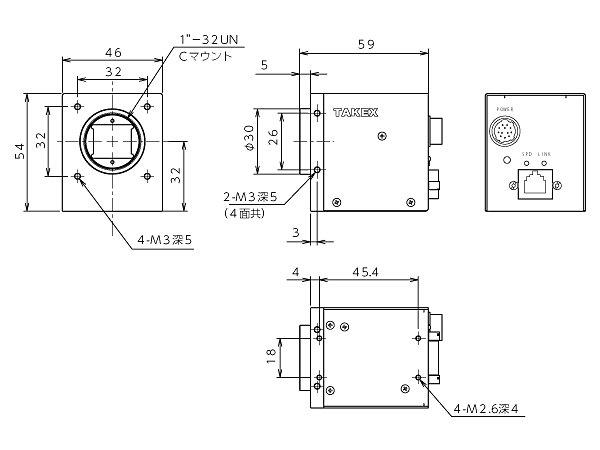

外形寸法図
