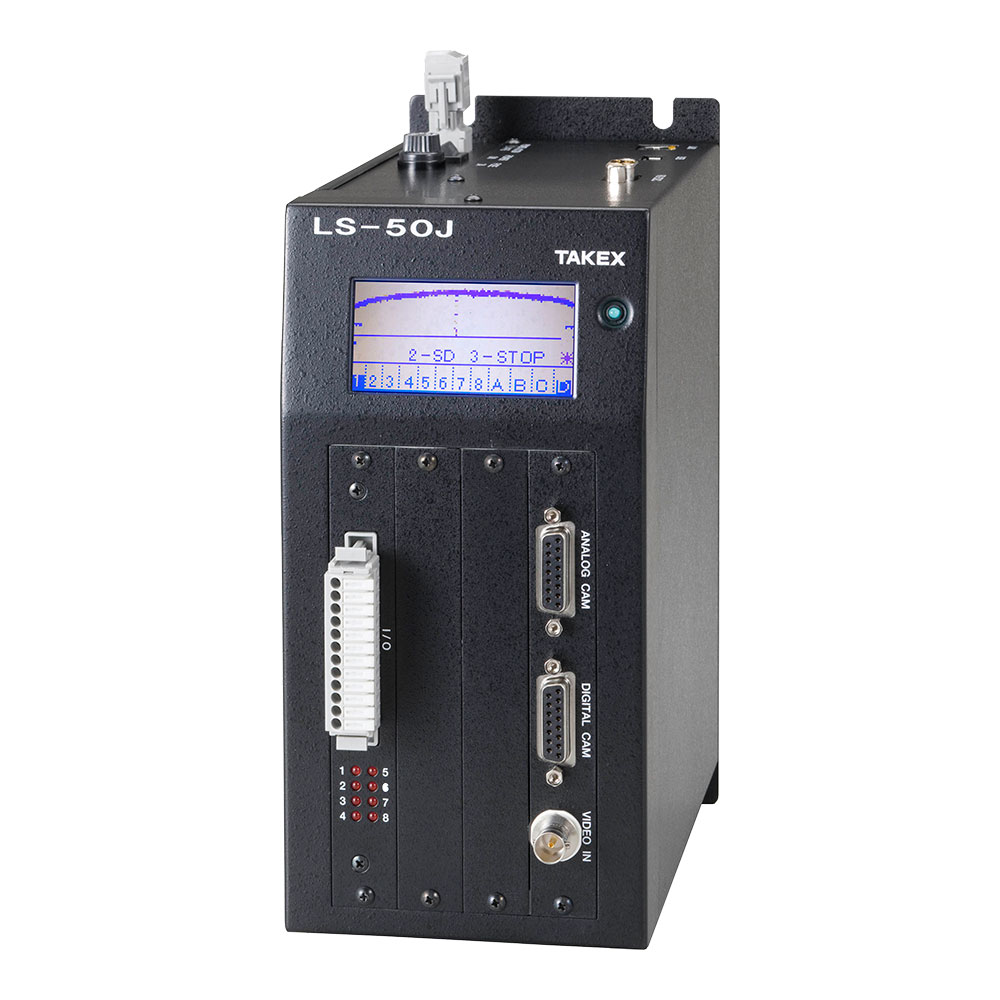

概要

• 小型、低価格でリアルタイムに欠点検出ができる現場に即した簡易型欠点検出装置です。
• 製造工程中のガラスやフィルム、銅箔、アルミ箔など各種シート状物体のキズ、汚れ、異物、ピンホールなどを精度良く検出します。
• UFD/Sシリーズラインスキャンカメラと接続して、各種シート状物体の欠点検出が可能です。

特長

• データレート40MHzに対応しています。
• ビデオ波形モニター機能及びシェーディング機能を搭載した使いやすい検査装置です。
• 対象物体及び光量変化に対応できる回路を搭載しています。
• 欠点の判定機能4回路を装備しています。
• 有効検査幅やエッジ不感帯幅を自由に変更することができます。
• 光軸のチェックが容易に確認できるモニター機能を搭載しています。
• 複数台設置することで検査幅を拡大することができます。
• 視野方向最大4分割出力が可能です。（増設にて8分割に対応）
• パネルの液晶にて欠点画像表示します。（2値化画像）
• 外部PCにて欠点画像をグレー表示すると共に各種設定も行えます。

用途

• ガラスの製造工程に生じる異物、泡、キズの検出
• フィルムのフィッシュアイ、異物、ピンホールの検出
• 紙シートのピンホール、黒点、汚れ、異物の検出
• 鉄及び非鉄金属のピンホール検出

適合ラインスキャンカメラ
