型式 | 適合ラインスキャンカメラと 接続時の動作条件 |
---|---|
TLC-7300UCL | MEDIUM 2TAP × 60MHz=120MHz |
増幅部 | シェーディング補正回路 光量変化追従回路 ライン加算回路 画像処理フィルタ(7×7) |
---|---|
アナログレベル判定 | 検出レベル判定回路4回路 |
設定部 | 欠点幅設定4回路 欠点長さ設定4回路 検査幅設定(全体) 視野内分割設定 Max 16分割 エッジ追従不感帯設定 走査周期設定 |
ゲート信号 | 検査/停止指令信号 |
出力 | オープンコレクター出力 16点 |
操作電源 | A100~200V 50/60Hz |
消費電力 | 50W |
動作周囲温度 | 0~45℃ (結露のないこと) |

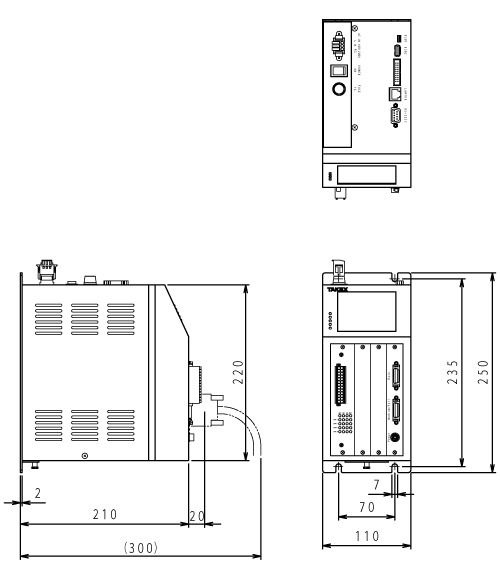

外形寸法 | 250(H) × 110(W) × 230(D)mm |
重量 | 3kg |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。
