概要

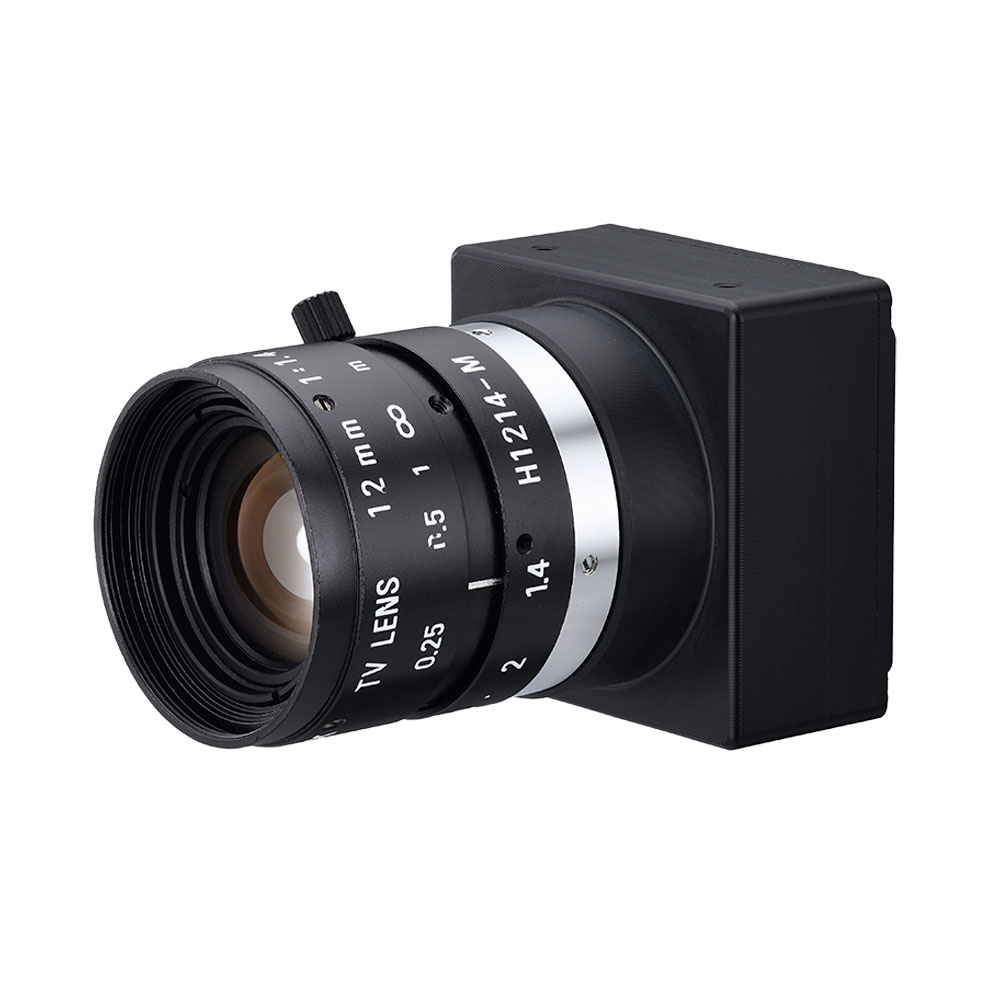

- 画素数120万画素、カラー（FSM1200U3）のCMOS撮像素子を搭載したフルフレームシャッタカメラです。
- 映像信号はUSB3.0 または USB2.0 で８ビット階調画像出力が得られます。
特長
- USB3.0インターフェースを採用しているのでフレームグラバーボード不要 でPCにワンケーブルで接続し高速な画像取り込みが可能です。
- 裏面コネクタから露光タイミングを外部制御する外部トリガ信号入力を 備えています。
- 小型・薄型、低消費電力です。
- VC++ベースのSDKと、リアルタイムで画像解析が可能な専用ビューアソフトウェア（FCViewer）が付属しています。
用途
- 各種画像処理装置の入力機器
- 実験研究設備用
- 顕微鏡用途
- モニタリング用途

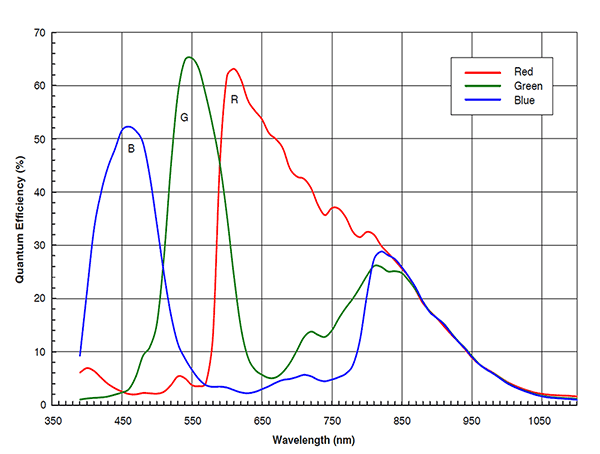

感度波長特性
仕様
| 撮像タイプ | グローバルシャター方式CMOS 撮像素子 ベイヤーカラー |
||
|---|---|---|---|
| 総画素数 | 1288(H) x 972(V) | ||
| 画素サイズ | 3.75μm(H) x 3.75μm(V) | ||
| 出力有効画素数 | 全画素 | 1284(H) x 962(V) | |
| VGAモード | 644(H) x 482(V) | ||
| QVGAモード | 324(H) x 242(V) | ||
| 映像出力方式 | USB3.0 | 全画素 | 54.08 fps |
| VGAモード | 105.09 fps | ||
| QVGAモード | 198.86 fps | ||
| USB2.0 | 全画素 | 15.01 fps | |
| VGAモード | 29.17 fps | ||
| QVGAモード | 55.2 fps | ||
| USB3.0 / 2.0 : UVC (YUV-RAW), Y8 (RAW) 8bit | |||
| 電源入力電圧 | USB bus power DC+5.0V ± 5% | ||
| 消費電力 | typ 0.9 W以下 max 1.1 W以下 | ||
| 質量 | 約25g | ||
| ゲイン可変範囲 | 0dB ～ +12dB | ||
| シャッタースピード | USB3.0 | ノーマルシャッターモード | 1/54000s ～ OFF(1/54s) |
| 固定シャッタートリガーモード | 1/45000s ～ OFF(1/45s) | ||
| USB2.0 | 1/15000s ～ OFF(1/15s) | ||
| トリガーモード | 固定シャッタートリガーモード | ||
| 機能 | 全画素 | パーシャルスキャンモード エリア 1/2, 1/4, 1/8 ビニングモード 2 x 2 (VGA) |
|
| 全画素 | パーシャルスキャンモード エリア 1/2, 1/4, 1/8 | ||
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

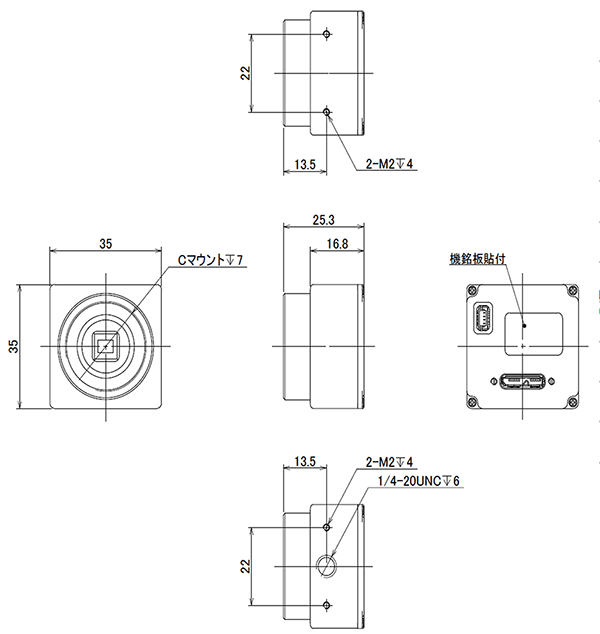

外形寸法図
