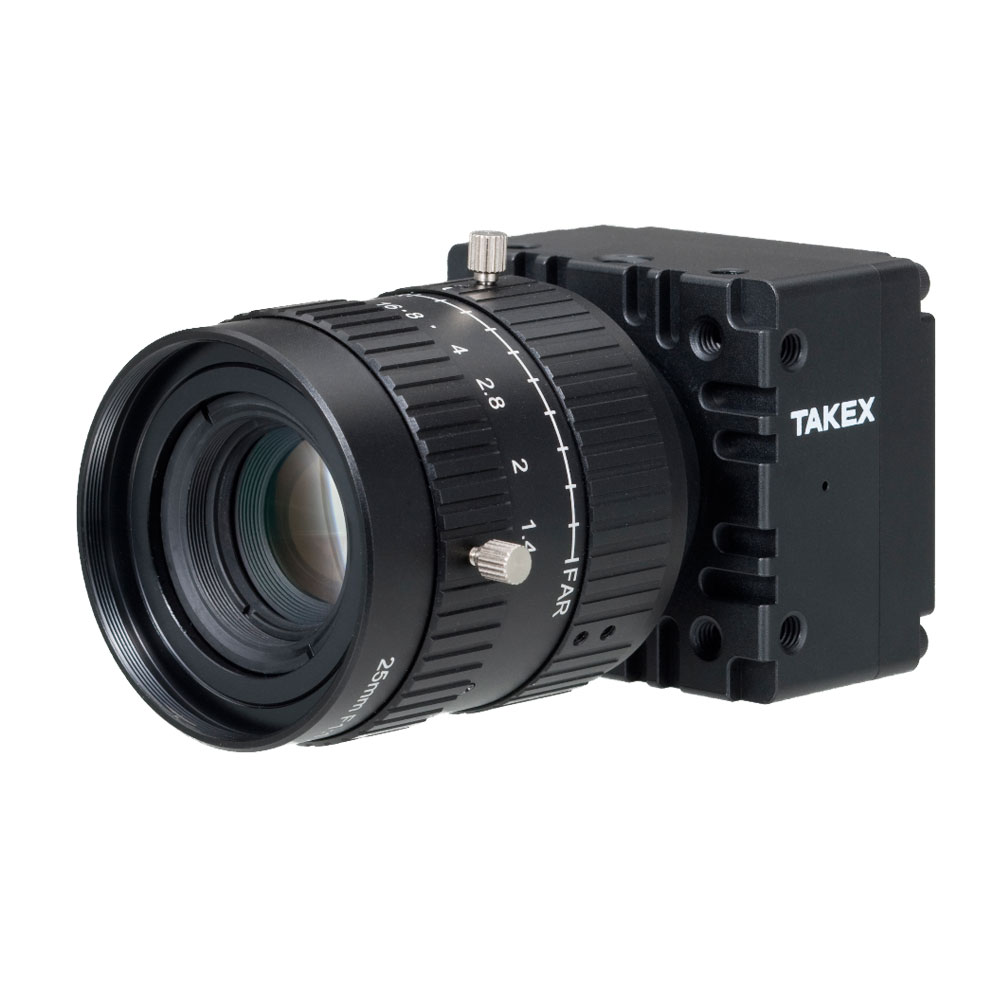

FSM5MHPL/FSM3MHPL

CMOS 500万画素 150フレーム/秒、300万画素210フレーム/秒
フルフレームシャッタカラーカメラ

概要

  • 高感度・高精細のCMOS撮像素子を搭載したフルフレームシャッタカラーカメラです。
  • 高速動作・高解像度の画像出力が可能です。FSM5MHPLは150フレーム/秒・500万画素、FSM3MHPLは210フレーム/秒・300万画素。
  • ビデオ出力は8/10/12ビットのデジタル信号(CameraLink方式)で出力します。(RGB Bayer配列/RAWデータ)
  • ランダムシャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
  • CameraLink経由のシリアル通信を用いて、カメラ動作設定値の外部制御が可能です。
特長

  • グローバルシャッタ方式のCMOS撮像素子を搭載しており、高速で移動する対象物を撮影しても画像に歪みを生じません。
  • 先進のCMOS撮像素子採用で、従来のCMOS製品と比較して固定パターンノイズの少ない高品位な画像を得ることができます。
  • 電源非重畳のCameraLink方式キャプチャーボード、電源重畳のPoCL方式のキャプチャーボードのいずれでも使用が可能です。
  • 高速読み出し用途ではFull Configuration(カメラリンクケーブル2本使用)、低速読み出し用途ではBase Confi guration(カメラリンクケーブル1本使用)などと、用途によって接続方式を選択できます。
  • 読み出しライン数を制限してより高速動作を行う任意本数の部分走査読み出しが可能です。
  • 低速クロックモードにより、最長10mのカメラリンクケーブルによる画像伝送が可能です。
用途

  • 画像検査装置などのカラー画像処理装置の入力機器
  • 液晶パネル検査機器用途
  • カラー外観検査の入力機器
  • 基板実装検査装置の入力機器
  • ITS用入力機器
  • その他高速・高解像度が要求される画像処理用途
感度波長特性

FSM5MHPL/FSM3MHPL感度波長特性

仕様

型式 FSM5MHPL FSM3MHPL
撮像素子 プログレッシブ走査、グローバルシャッタ方式
ユニットセルサイズ 3.45µm(H)×3.45µm(V)
カラー撮像素子(RGBベイヤー配列)
2/3インチサイズ 1/1.8インチサイズ
有効画素数 506万画素
2464(H)×2056(V)
318万画素
2064(H)×1544(V)
読出し走査 32fps
水平走査周波数 fh=67.4kHz
垂直走査周波数 fv=32.2Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Base Config.)
48fps
水平走査周波数 fh=76.6kHz
垂直走査周波数 fv=48.7Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Base Config.)
63fps
水平走査周波数 fh=132.4kHz
垂直走査周波数 fv=63.2Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Base Config.)
96fps
水平走査周波数 fh=151.8kHz
垂直走査周波数 fv=96.0Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Base Config.)
120fps
水平走査周波数 fh=252.6kHz
垂直走査周波数 fv=120.6Hz
クロック周波数 fclk=84MHz
出力階調 8bit (Deca Config.)
190fps
水平走査周波数 fh=303.0kHz
垂直走査周波数 fv=191.5Hz
クロック周波数 fclk=84MHz
出力階調 8bit (Deca Config.)
150fps
水平走査周波数 fh=314.6kHz
垂直走査周波数 fv=150.2Hz
クロック周波数 fclk=80MHz
出力階調 8bit (Deca Config.)
210fps
水平走査周波数 fh=333.0kHz
垂直走査周波数 fv=210.5Hz
クロック周波数 fclk=80MHz
出力階調 8bit (Deca Config.)
ビデオ出力信号 8bit Camera Link方式準拠  Deca (10TAP)/Full/Medium/Base Configuration (RAW出力)
12bit Camera Link方式準拠  Medium/Base Configuration (RAW出力)
カメラリンクコネクタ SDR×2
電子シャッタ 1/59,000秒~
ランダムシャッタ プリセット固定シャッタ
走査モード 全画素/部分(任意ライン読出し)
外部制御 カメラリンクケーブル経由シリアルインターフェース
光学フィルタ なし(IRカットフィルタ/光学ローパスフィルタともに非装着)
レンズマウント Cマウント(フランジバック固定)
電源 カメラコネクタ(6Pin)/PoCL : DC12V±10% 250mA以下
動作周囲温度 0℃~40℃ (結露、結氷のないこと)
保存温度範囲 -30℃~60℃ (結露、結氷のないこと)
耐衝撃 70G
耐振動 7G
外形寸法 48(W)×45(H)×37(D) (突起部除く)
重量 約110g

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

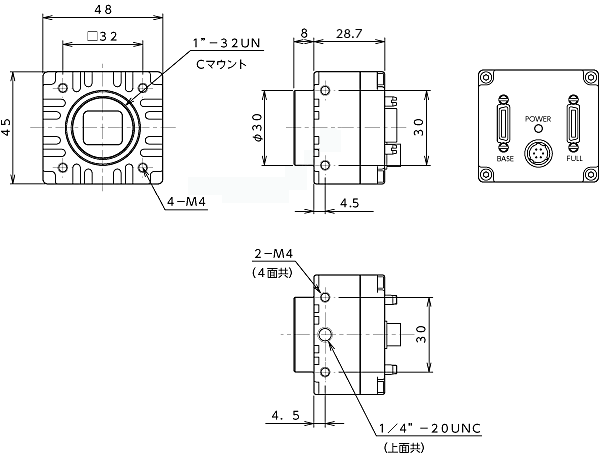

外形寸法図
