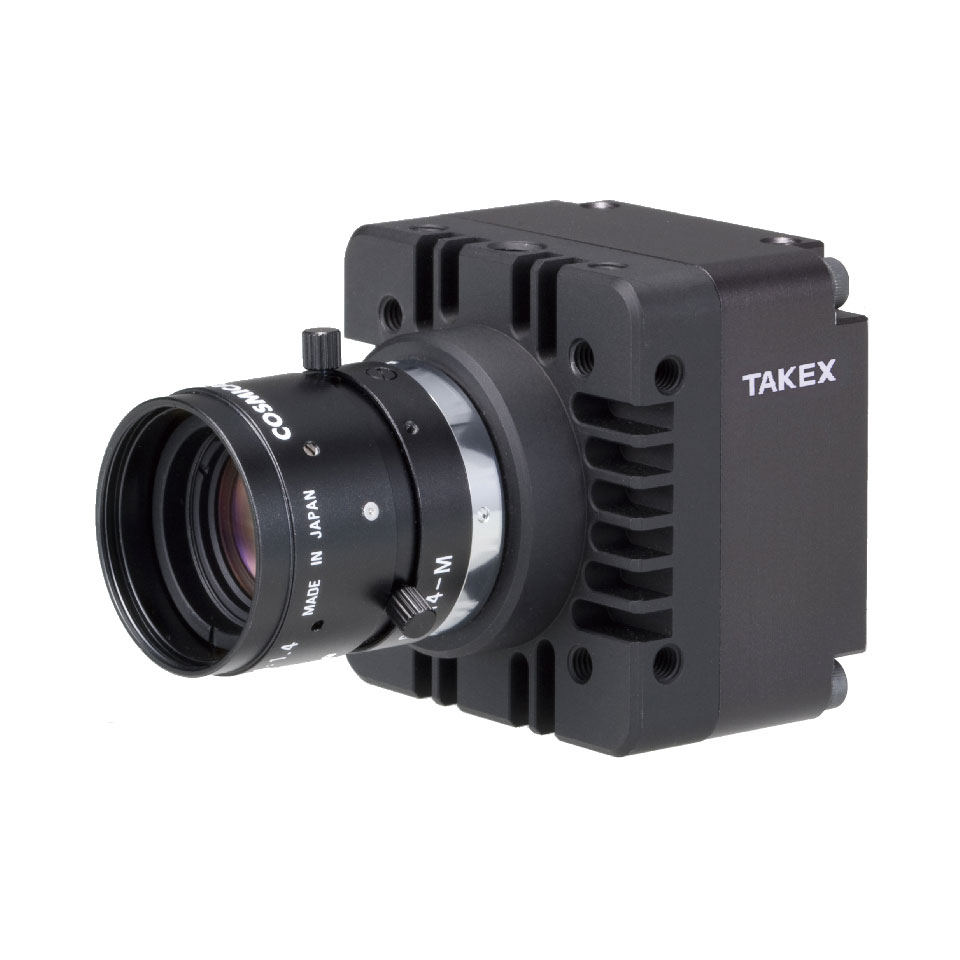

FSM4MPL/FSM2MPL
CMOS 400万画素 170フレーム/秒、200万画素 330フレーム/秒
フルフレームシャッタカラーカメラ
概要
- FA用高性能CMOS撮像素子を搭載しています。
- 高速動作（FSM4MPL：170フレーム/秒、FSM2MPL：330フレーム／ 秒）、しかも高解像度（FSM4MPL：400万画素、FSM2MPL：200万画素）の画像出力が可能なフルフレームシャッタカラーカメラです。
- 映像信号はCamera Link方式に準拠し、8ビットまたは10ビットのデジタル信号（RGB Bayer配列／RAWデータ）で出力します。
- ランダム電子シャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
- Camera Link経由のシリアル通信を用いて、カメラ動作設定値の外部制御が可能です。
特長
- 電源非重畳のCamera Link方式キャプチャーボード、電源重畳のPoCL方式キャプチャーボードの何れでも使用が可能です。
- グローバルシャッタ方式のCMOSセンサを搭載しているので、高速で移動する対象物体を撮影しても画像に歪みが生じません。
- 先進のCMOSセンサ採用で、従来のCMOS製品と比較して固定パターンノイズの少ない高品位な画像を得ることができます。
- 高速読出し用途ではFull Configuration（カメラリンクケーブル2本使用）、低速読出し用途ではBase Configuration（カメラリンクケーブル1本使用）などと、用途によって接続方式を選択できます。
- 読出しライン数を制限してより高速動作を行う、任意本数の部分走査読出し動作が可能です。
- 低速クロックモードにより最長10mのカメラリンクケーブルによる画像伝送が可能です。
用途
- 画像検査などの画像処理装置の入力機器
- 液晶パネル検査機器用途
- 外観検査や各種寸法測定などの計測装置の入力機器
- 基板実装検査装置の入力機器
- ITS用入力機器
- その他高速・高解像度が要求される画像処理用途
感度波長特性
仕様
| FSM4MPL | FSM2MPL | |
|---|---|---|
| 撮像素子 | プログレッシブ走査、グローバルシャッタ方式、カラーCMOS 1インチサイズ ユニットセルサイズ 5.5µm(H)×5.5µm(V) |
プログレッシブ走査、グローバルシャッタ方式、カラーCMOS 2/3インチサイズ ユニットセルサイズ 5.5µm(H)×5.5µm(V) |
| 有効画素数 | 2048(H)×2048(V) 正方格子配列 | 2048(H)×1088(V) 正方格子配列 |
| 読出し走査 |
39fps センサ画素クロック周波数 fpc=10.625MHz 水平走査周波数 fh=82kHz 垂直走査周波数 fv=39.7Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit／10bit (Base Config.) |
73fps センサ画素クロック周波数 fpc=10.625MHz 水平走査周波数 fh=82kHz 垂直走査周波数 fv=73.8Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit／10bit (Base Config.) |
|
79fps センサ画素クロック周波数 fpc=21.25MHz カメラリンク水平周波数 fh=164kHz 垂直走査周波数 fv=79.3Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit／10bit (Medium Config.) |
147fps センサ画素クロック周波数 fpc=21.25MHz カメラリンク水平周波数 fh=164kHz 垂直走査周波数 fv=147.6Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit／10bit (Medium Config.) |
|
|
158fps センサ画素クロック周波数 fpc=42.5MHz カメラリンク水平周波数 fh=329kHz 垂直走査周波数 fv=158.7Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit (Full Config.) |
295fps センサ画素クロック周波数 fpc=42.5MHz カメラリンク水平周波数 fh=329kHz 垂直走査周波数 fv=295.2Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit (Full Config.) |
|
|
179fps センサ画素クロック周波数 fpc=48MHz カメラリンク水平周波数 fh=372kHz 垂直走査周波数 fv=179.2Hz カメラリンククロック周波数 fclk=80MHz 出力階調 8bit (Deca Config. ) |
333fps センサ画素クロック周波数 fpc=48MHz カメラリンク水平周波数 fh=372kHz 垂直走査周波数 fv=333.4Hz カメラリンククロック周波数 fclk=80MHz 出力階調 8bit (Deca Config. ) |
|
| 標準感度 | 1600 lx, F8（6.3ms, 5100K） | 2400 lx, F8（3.3ms, 5100K） |
| 最低被写体照度 | 8 lx/F2.0（at 39fps） | 16 lx/F2.0（at 73fps） |
| ノイズレベル | 3Digit（Gain=0dB/8bit出力） | 3Digit（Gain=0dB/8bit出力） |
| 外部同期入力 | なし | |
| ビデオ出力信号 | 8bit : Camera Link方式準拠 Deca (10TAP)／Full／Medium／Base Configuration | |
| 10bit : Camera Link方式準拠 Medium／Base Configuration | ||
| カメラリンクコネクタ形状 | SDR | |
| 電子シャッタ | 1/38,000秒～シャッタなし～長時間露光 | |
| ランダムシャッタ | プリセット固定シャッタ／パルス幅制御 | |
| 走査モード | 全画素／部分（任意ライン数読出し）／ビニング | |
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース | |
| 光学フィルター | なし（IRカットフィルタ／光学ローパスフィルタともに非装着） | |
| レンズマウント | Cマウント（フランジバック固定） | |
| 電源 | DC12V±10％、400ｍA（max） | |
| 動作周囲温度 | -5℃～40℃（結露、結氷のないこと） | |
| 保存温度範囲 | -30℃～65℃（結露、結氷のないこと） | |
| 耐衝撃 | 38Ｇ | |
| 耐振動 | 10G | |
| 外形寸法 | 50(W)×50(H)×40.5(D)mm（コネクタ除く） | |
| 重量 | 約140g | |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

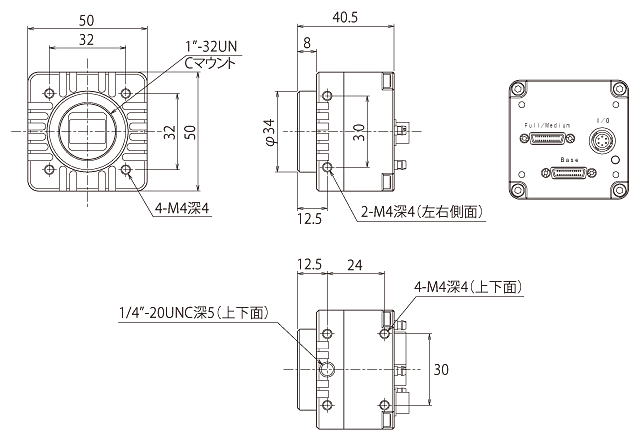

外形寸法図
カメラとI/Fボード（装置）との接続表
免責事項について
※この接続表は基本動作が確認されたカメラとI／Fボードの接続方法の一例を示すものであり、全てのご使用環境（カメラの動作設定、ＰＣなど取り込み装置の動作環境、ソフトウエアの処理内容など）について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
FSM4MPL/FSM2MPL
| ボードメーカー | ボード型式 | ケーブル | 接続対応ボード |
|---|---|---|---|
| アバールデータ | APX-3312 | SDR-MDR (CL/PoCL) 1MB26-L560-00C-*00 |
|
| グラフイン | IPM-8580CL-M/F | SDR-MDR (CL/PoCL) 1MB26-L560-00C-*00 |
|
| グラフイン | IPM-5542-M/F | SDR-MDR (CL/PoCL) 1MB26-L560-00C-*00 |
|
| Matrox | Solios eV-CL | SDR-MDR (CL/PoCL) 1SD26-3120-00C-*00 |
-Solios eV-CLB (base～medium／42.5 or 85MHz) -Solios eV-CLF (base～Full／42.5 or 85MHz) (10TAP／40MHz) |
