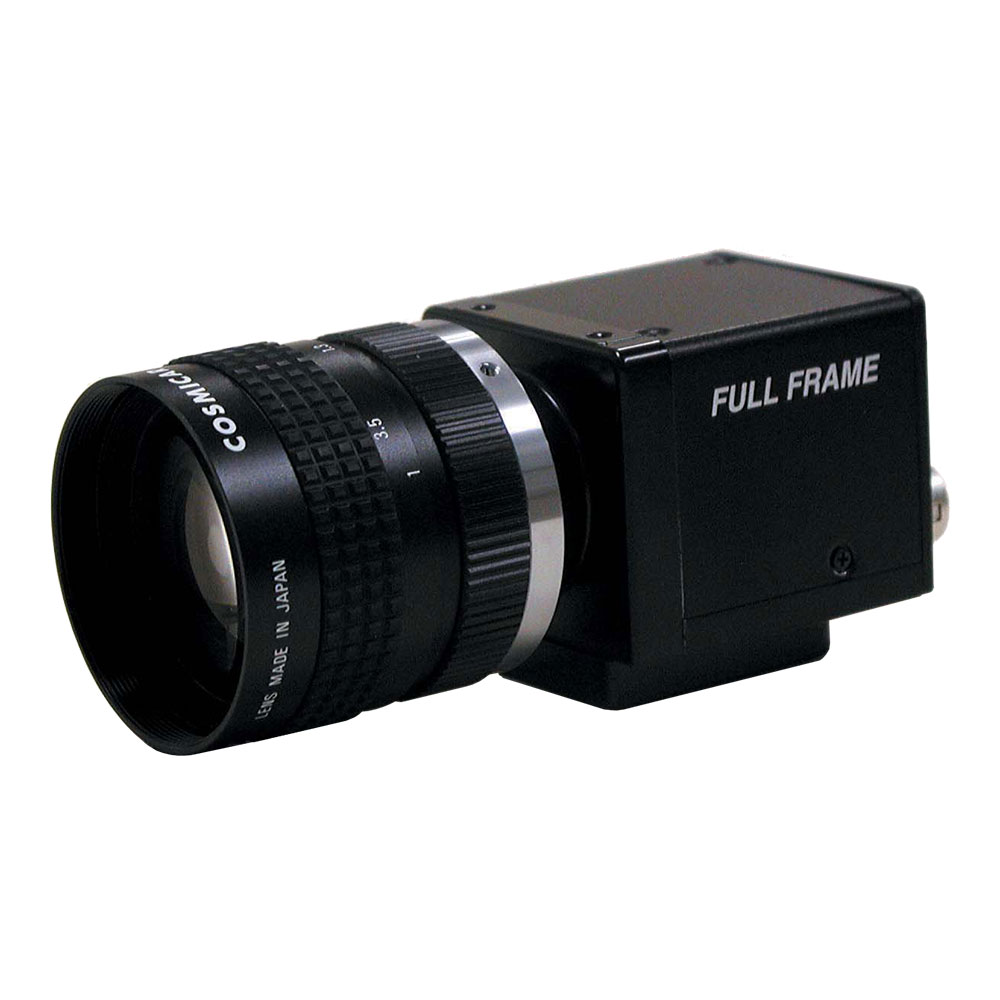

FS5100SCL
Camera Link対応、500万画素 9フレーム/秒
フルフレームシャッタカラーカメラ
★在庫と納期を事前に確認していただきたい商品です。
概要
- フレームレート9フレーム/秒、500万画素の高解像 度フルフレームシャッタカラーカメラです。
- ビデオ信号はデジタル8ビットまたは10ビット （Camera Link）のデジタル映像信号を出力します。
- ビデオ出力はプログレッシブ走査（ノンインターレス 走査）で、Camera Link (Base Configuration) に準拠して出力しています。
- ランダム電子シャッタが可能ですので、任意タイミン グのフルフレーム静止画を得ることができます。
- 内蔵CPUによるデジタルコントロール回路を搭載して いますので、再現性の高いパラメータ設定が可能です。
- Camera Link経由のシリアル通信を用いて、カメラ の内部設定値の外部制御が可能です。
特長
- シングルチャンネル出力方式のCCD撮像素子採用で画像左右間のレベル差が生じません。
- OSD（On Screen Display）表示による文字情報のスーパー インポーズ機能で、キャプチャー画像上にカメラの現在の設定 状況を表示する事ができます。
- シリアル通信を使用して、カメラ固体毎にユーザが設定したID 情報を保存し、必要な時に読み出すことができます。
- ストロボ発光トリガ信号を出力します。 電子シャッタ開放タイミングをストロボ発光トリガ信号として 出力します。（3.3Vロジックレベル、active L ）
- カメラ内部の温度モニター機能を搭載しています。
- プリセットトリガ入力、パルス幅トリガ入力のランダムシャッ タトリガ入力を備えています。
- カメラに外部トリガを入力するだけでランダムリセットされ、 電子シャッタ画像が得られます。（ランダムシャッタモード）
- 映像出力は、カメラリンクケーブルで10mの伝送が可能です。
用途
- 高解像度の電子シャッタ画像処理装置の入力機器
- LSI外観検査機器用途
- 顕微鏡用途
- 部品実装検査機器用途
- 液晶パネルなどの検査機器用途
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 撮像素子 | プログレッシブ走査，インターライン転送方式CCD 2/3インチサイズ ユニットセルサイズ 3.45µm(H)×3.45µm(V) カラー撮像素子（RGBベイヤー配列） |
|---|---|
| 有効画素数 | 2448(H)×2050(V) 正方格子配列 |
| 読出し走査 | 水平走査周波数 fH = 18.8kHz 垂直走査周波数 fV = 9Hz ピクセルクロック周波数 fCLK = 60.00MHz |
| 標準感度 | 500lx F11 （露光時間1/30秒にてデジタル出力512/1024階調出力時） |
| 最低被写体照度 | 10 lx F1.4 |
| S/N | 約46dB |
| 外部同期入力 | 内部同期専用 |
| ビデオ出力信号 | プログレッシブ走査：9フレーム/秒 デジタル出力／Camera Link（Base Configuration）方式準拠 8または10bit階調（30MHz×2TAP×8 or 10bit出力） |
| カメラリンクコネクタ形状 | MDR |
| 電子シャッタ | 1/13000秒～1/9秒（シャッタなし）～1/0.9秒 |
| ランダムシャッタ | プリセット固定シャッタ／パルス幅制御 |
| 走査モード | 標準（全画素）／部分（中央部） |
| CCD読み出し | SINGLE OUT（1PORT 読み出し） |
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース |
| レンズマウント | Cマウント（フランジバック固定）・可動型はオプション |
| 特殊機能 | 画像出力への設定情報インポーズ機能 カメラID情報保存機能 カメラ内部温度モニター機能 |
| 光学フィルター | IRカットフィルター |
| 特殊機能 | 画像出力への設定情報インポーズ機能 カメラID情報保存機能 カメラ内部温度モニター機能 |
| 電源 | DC12V±10％、350mA（Max） |
| 動作周囲温度 | 0℃～40℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70G |
| 耐振動 | 7G |
| 外形寸法 | 46(W)×42(H)×60(D)mm（コネクタ・トリポッド除く） |
| 重量 | 約150g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

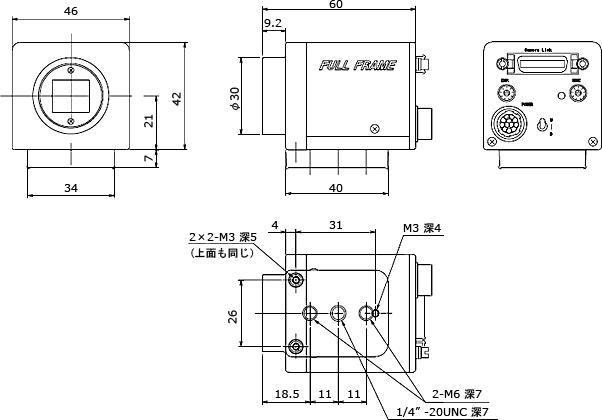

外形寸法図
カメラとI/Fボード（装置）との接続表
免責事項について
※この接続表は基本動作が確認されたカメラとI／Fボードの接続方法の一例を示すものであり、全てのご使用環境（カメラの動作設定、ＰＣなど取り込み装置の動作環境、ソフトウエアの処理内容など）について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
FS5100SCL
| ボードメーカー | ボード型式 | ケーブル |
|---|---|---|
| アバールデータ | APC-3310CL | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） *2 |
| グラフイン | IPM-8580CL-M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| グラフイン | IPM-8531CL-B/M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） *1 |
| グラフイン | IPM-8531CL-BE | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| グラフイン | IPM-8530CL-B/M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） *1 |
| DALSA | X64 Xcelera-CL PX4 Dual | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| DALSA | X64 Xcelera-CL PX4 Full | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| DALSA | X64-CL Dual | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| DALSA | X64-CL Full | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| DALSA | X64-CL iPro | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Euresys | GrabLink Avenue | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Euresys | GrabLink Express | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Euresys | GrabLink Quickpack CFA | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） *3 |
| Matrox | Odyssey eCL/XCL | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Matrox | Helios eCL/XCL | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Matrox | Solios eCL/XCL | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Matrox | MeteorII/CL | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Matrox | Solios eCL/XCL-B | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
