概要
- 最大6台までのビデオカメラが接続できるビデオスイッチャーです。内部にDC12V電源を内蔵していますので外部電源は不要です。内部で発生したHD／VDタイミング信号（NTSCインターレース、ノンイターレース）によって接続されたカメラを外部同期駆動する事が可能なので、画像の乱れなくカメラのチャンネルを切り替えることが出来ます。
- また、背面パネルのコネクタへの制御入力により出力画面を外部コントロールにより選択する事が可能です。
- 複数ユニットの拡張接続機能を備えており、最大10台までのスイッチャーユニットを接続して、60チャンネルまでの多チャンネルスイッチャーとして使用する事が可能です。
注） 画像処理などの用途で高忠実度のビデオ信号が要求される場合、ユニットの拡張接続台数は5ユニットを限度として下さい。
用途

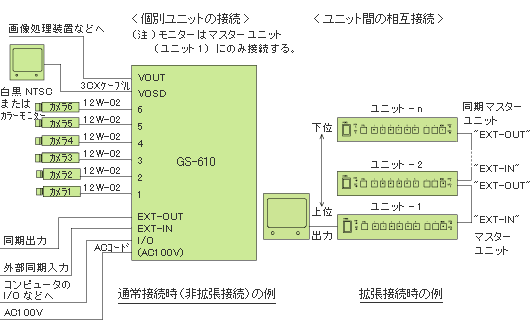

接続図
仕様
| ビデオ信号入力 | アナログ、1.0Vp－p、EIA/NTSCコンポジット信号 入力インピーダンス：75Ω、入力回路数：6CH 接続方法：
|
||||
|---|---|---|---|---|---|
| ビデオ信号出力 | アナログ、1.0Vp－p、EIA/NTSCコンポジット信号 出力インピーダンス：75Ω、出力回路数：2CH（同一映像出力） 接続方法：BNCコネクタによる接続 |
||||
| 外部同期出力 | 接続されているカメラに対する出力。（6系統） HD周波数： 15734.0Hz±0.5Hz VD周波数： HD周波数の1/262.5（インタレース） 又は1/262（ノンインタレース） 各信号のH、L期間及び位相タイミングはNTSC規格に準拠する。
出力インピーダンス：160Ω/Hレベル、10Ω/Lレベル 接続方法：弊社標準型12P丸形コネクタ（メス）による接続。 装置外部への出力。（1系統） 周波数及びタイミングは上に同じ
最大電流：6mA／Hレベル、6mA／Lレベル 接続方法：15P高密度型D－SUBコネクタによる接続 |
||||
| 外部同期入力 | カメラ選択信号（6CH）に適用
|
||||
| チャンネルの 切替方式 |
（1～3を設定により選択可能） |
||||
| スタンバイ機能 | センサー機能使用時、割り込み表示を行っている間、外部へ信号出力 する。信号形態はオープンコレクタ出力で割り込み表示中導通する。 スタンバイ信号出力トランジスタの定格 コレクタ－エミッタ間最大電圧 … 50V コレクタ－エミッタ間最大電流 … 200mA 許容コレクタ損失 … 500mW |
||||
| 拡張接続機能 | 最大10ユニットまでの拡張接続が可能。 これにより最大60チャンネルまでのビデオ信号入力を切り替え可能 |
||||
| ＤＣ電源出力 | 各カメラに12Ｖ±5％、最大500mA（1台当たり）供給可能。 弊社標準型12Ｐ丸形コネクタより出力。 |
||||
| 電 源 | AC100V±10%、50/60Hz | ||||
| 消費電力 | 約10W（カメラへの供給電力を除く）～約60W（カメラへの最大電力供給時） | ||||
| 使用環境温度 | 0～40℃（結露のないこと） | ||||
| 重量 | 約2kg | ||||
| 外形寸法 | 220（Ｗ）×50（Ｈ）×250（Ｄ） |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

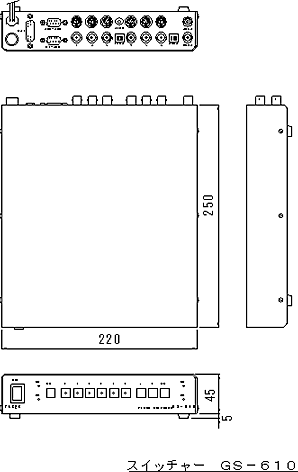

外形寸法図
