AD-50/AD-50MUL

ラインスキャンカメラ用
電源ユニット

ダウンロード
概要

AD-50/AD-50MULはラインスキャンカメラ(JBシリーズ、Fシリーズ)に電源を供給すると共に、キャプチャーボードからの
CLOCK、SYNC(RS-422)信号をラインスキャンカメラへ出力するものです。

特長

  • AD-50/AD-50MULはラインスキャンカメラ(JBシリーズ、Fシリーズ)に電源を供給すると共に、キャプチャーボードからの
    CLOCK、SYNC(RS-422)信号をラインスキャンカメラへ出力するものです。
  • 入力信号として
    CLOCK(RS-422) MAX 20MHz
    SYNC(RS-422) MAX 4.5kHz
    が、可能です。
  • 出力信号として
    DC +12V 0.8A
    CLOCK(RS-422)
    SYNC(RS-422)
    が、可能です。
接続図

  • ラインスキャンカメラ⇔カメラコネクタ間のケーブルは
    JBシリーズの場合 4SP-**S
    Fシリーズの場合 12DD-**S
    (**はケーブル長を表します。単位:m)
  • キャプチャーボードへのケーブルは、ボードメーカーにより異なります。
仕様

入力 CLOCK (RS-422) 入力範囲 MAX 20MHz
SYNC (RS-422) 入力範囲 MAX 4.5kHz
出力 DC+12V 0.8A
CLOCK (RS-422)
SYNC (RS-422)
操作電源 AC85~240V 50/60Hz
消費電力 20VA以下
接続方式 メタルコンセント
使用温度範囲 0~50℃
重量 0.6Kg
外形寸法 150(W) × 38(H) × 130(D)mm (突起物を除く)

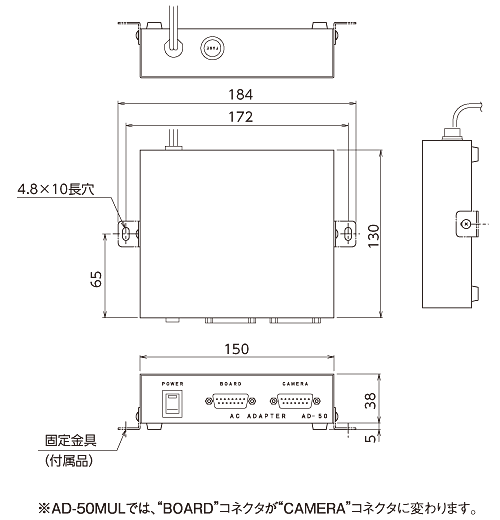

外形寸法図
