概要
DVI-D出力搭載カラーカメラFS2300DV専用のコントロールユニットです。
FS2300DVへ電源供給を行うと共に、PCを介さず直接カメラの設定を行うことができます。
特長
- トリガ信号入力として、５Ｖ・Ｃ－ＭＯＳロジックレベル，３．３Ｖロジックレベル及びフォトカプラ信号入力に対応。使用するユーザ側の信号形態に合わせたトリガ入力の選択が可能です。
- ソフトトリガ機能を使用することで、FS2300DVの映像出力をフリーズすることが可能です。
- カメラの各種動作設定とカーソル設定を本器パネル面のスイッチで変更することができます。
- FS2300DVから出力されるカーソルをプッシュスイッチにて用意に位置決め、変更が可能です。

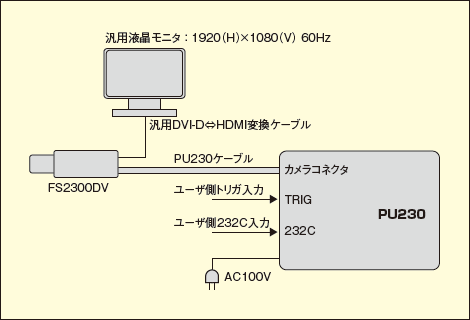

機器接続例

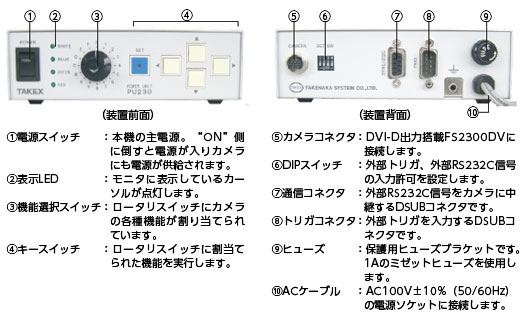

パネル面説明
仕様
| 適合カメラ | FS2300DV |
|---|---|
| トリガ入力 | 背面の9ピンオス型D-SUBコネクタに接続 入力部は4.7kΩにて内部で5Vにプルアップ レベル範囲 H=3.7～5.5V、L=−0.5～0.5V （ハイレベルトリガ入力） H=2.5～3.5V、L=−0.5～0.5V （ローレベルトリガ入力） OFF=0～0.5mA、ON=8.0～10mA |
| 電源出力 | DC12V±10％、最大800mA |
| 消費電力 | 消費電力 5W以下（カメラでの消費電力を除く） |
| 電源電圧 | AC85V～132V 50/60Hz |
| 使用温度範囲 | 0℃～50℃（結露のないこと） |
| 外形寸法 | 150(W)×44(H)×130(D)mm |
| 重量 | 700g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。
外形寸法図
