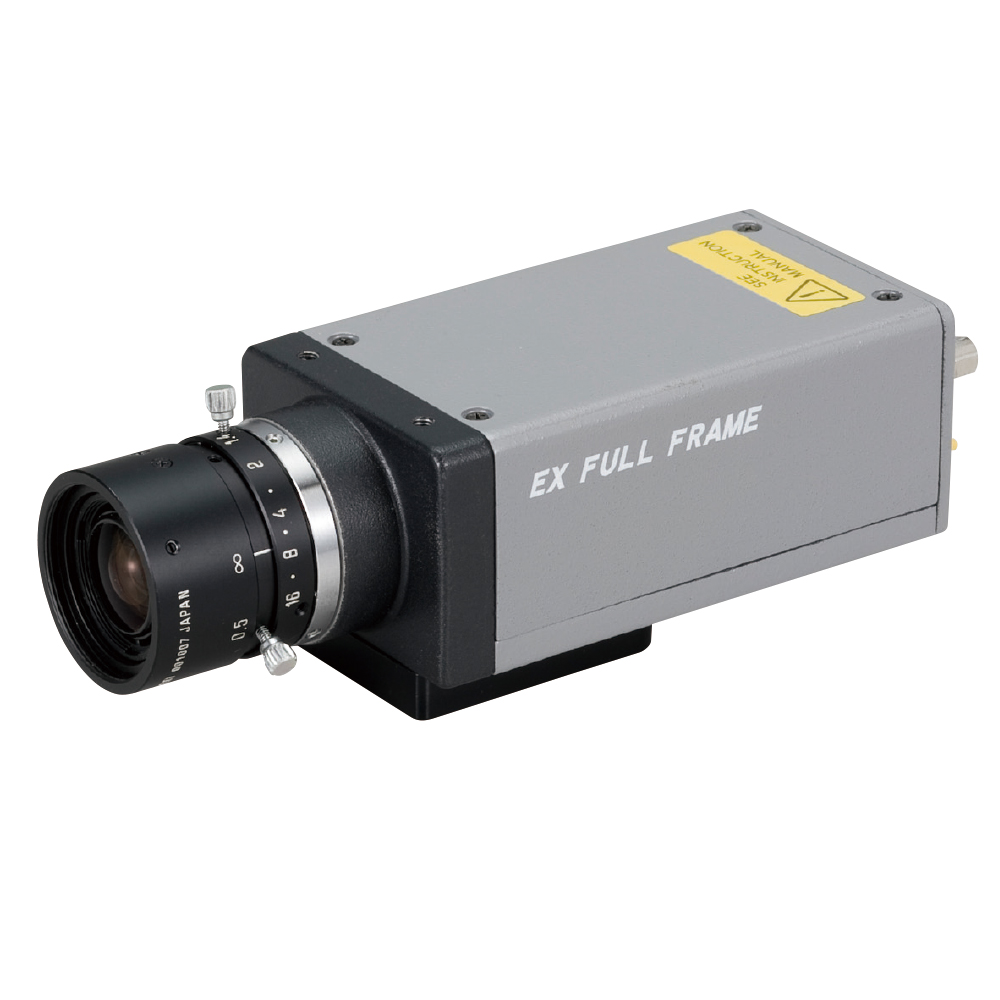

走査方式 | 2/3インチプログレッシブ走査 インターライン転送CCD 白黒撮像素子 |
---|---|
総画素数 | 1434 (H) × 1050 (V) 150万画素 |
有効画素数 | 1392 (H) × 1040 (V) 145万画素 |
チップサイズ | 10.2 mm (H) × 8.3 mm (V) |
ユニットセルサイズ | 6.45 µm (H) × 6.45 µm (V) |
光学黒 | 水平(H)方向 前2画素 後40画素 垂直(V)方向 前8画素 後2画素 |
ダミービット数 | 水平(H)20 垂直(V)3 |
読出し走査 | 水平走査周波数 fH = 16.0 kHz 垂直走査周波数 fV = 15 Hz ピクセルクロック周波数 fCLK = 28.636 MHz |
外部同期入力 | 内部/外部同期自動切替方式 |
感度 | 100 lx F22 (1/15秒 シャッタ) |
最低被写体照度 | 0.5 lx F1.4 |
S/N | 50dB以上 |
ビデオ出力信号 | ノンインターレース方式:15 fps |
デジタル出力 10 bit Camera Link(Base Configuration)方式準拠 | |
カメラリンクコネクタ形状 | MDR |
ガンマ | γ = 1 固定 |
電子シャッタ | 1/12000秒~1/15秒 連続シャッタ、ランダムシャッタモード切替可 |
通信制御 | UART 内蔵 調歩同期式 9600bps カメラリンク経由 (カメラコネクタへのRS-232Cレベル入出力はオプション対応) |
レンズマウント | Cマウント(フランジバック固定) |
電源 | DC12V±10%、400mA(Max) |
動作温度範囲 | 0℃~40℃(結露のないこと) |
保存温度範囲 | -30℃~60℃(結露、結氷のないこと) |
耐衝撃 | 70G |
耐振動 | 7G |

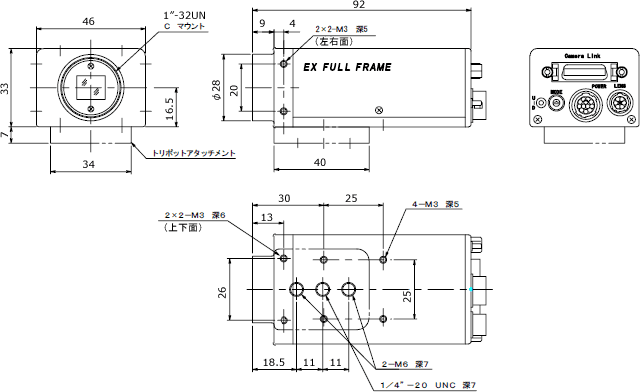

外形寸法 | 46(W)×33(H)×92(D)mm(コネクタ・トリポッド除く) |
重量 | 約210g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。
※この接続表は基本動作が確認されたカメラとI/Fボードの接続方法の一例を示すものであり、全てのご使用環境(カメラの動作設定、PCなど取り込み装置の動作環境、ソフトウエアの処理内容など)について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
ボードメーカー | ボード型式 | ケーブル |
---|---|---|
アバールデータ | APX-3312 | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
アバールデータ | APC-3310CL | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
アバールデータ | APC-334A | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
アバールデータ | APX-334 | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
インタフェース | LPC-530121 /221 | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
インタフェース | PEX-530121 /221 | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
インタフェース | CPZ-530121 /221 | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
グラフイン | IPM-8531CL-B/M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
グラフイン | IPM-8530CL-B/M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
リンクス | 銀河digital-CL2 | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
DALSA | X64-CL | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
DALSA | X64-CL iPro | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
Euresys | GrabLink Value | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
Euresys | GrabLink Avenue | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
Euresys | GrabLink Expert2 | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
Matrox | Odyssey eCL/XCL | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
Matrox | Helios eCL/XCL | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
Matrox | Solios eCL/XCL | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
Matrox | MeteorII/CL | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
Matrox | Solios eCL/XCL-B | MDR-MDR (CL) 14B26-SZLB-*00-0LC (又は同等品) |
