チルトマウント方式フルフレームシャッタカメラ
チルトシフトレンズを使用した斜めからの超深度撮像がカメラマウントを傾けることにより実現

GigE Vision対応
FCM3MHGE-TS**
FCM5MHGE-TS**
FCM12MGE-TS**

GigE

Camera Link対応
FCM3MHPL-TS**
FCM5MHPL-TS**
FCM12MPL-TS**
FCM12MHPL-TS**

cameraLink
ダウンロード
製品動画
概要

  • 斜めからの撮像でピントを合わせられます。(シャインプルーフの原理を応用)
  • 各種容器の内面や円筒状物体の内面を撮像するのに適しています。
  • 撮像面までの高さを抑えることができるのでコンパクトな装置を製作できます。
  • チルトシフトレンズを使用した斜めからの超深度撮像がカメラマウントを傾けることにより実現します。

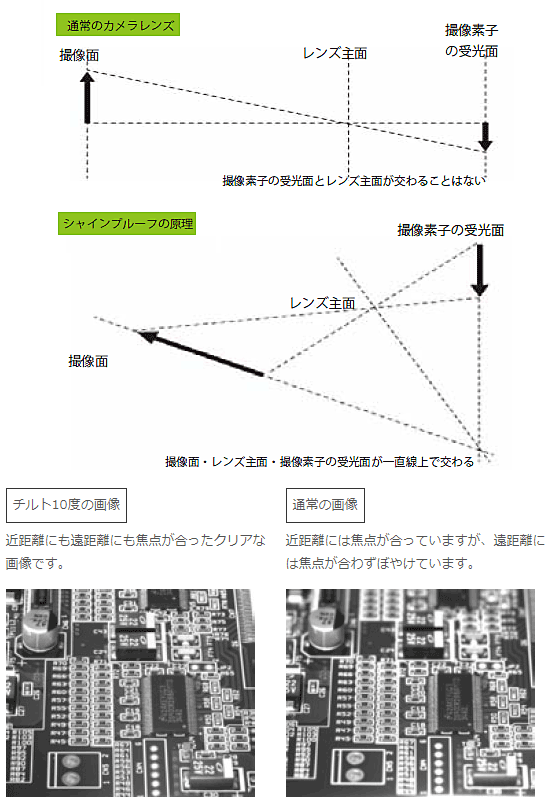

シャインプルーフの原理

  • 通常のカメラでは撮像素子の受光面とレンズ主面は平行に設置されるので、撮像素子の受光面とレンズ主面が交わることはありません(平行のままです)。
    この場合、ピントを結ぶ撮像面は一定距離前方の平行平面です。しかし撮像素子の受光面とレンズ主面を平行ではなく角度をつけて設置すると、撮像素子の受光面とレンズ主面及び撮像面が同一線上で交わります。これがシャインプルーフの原理です。
    この場合、撮像面がレンズ主面と並行ではないため、近距離の撮像面と遠距離の撮像面とを同時に焦点を合わせられます。

シャインプルーフの原理

対応機種一覧

型式 画素数
(モノクロ)
インチサイズ
(inch)
フレームレート
(FPS)
インターフェース
FCM3MHGE-TS** 300万 1/1.8 30 GigE
FCM5MHGE-TS** 500万 2/3 20 GigE
FCM12MGE-TS** 1,200万 1 6 GigE
FCM3MHPL-TS** 300万 1/1.8 MAX210 CameraLink
FCM5MHPL-TS** 500万 2/3 MAX150 CameraLink
FCM12MPL-TS** 1,200万 1 MAX20 CameraLink
FCM12MHPL-TS** 1,200万 1.1 MAX60 CameraLink

**は角度を記載します。FCM5MHGEでチルト角度10度の場合の型式は FCM5/3MHGE-TS10 となります。
本製品は受注生産品です。

外形寸法図

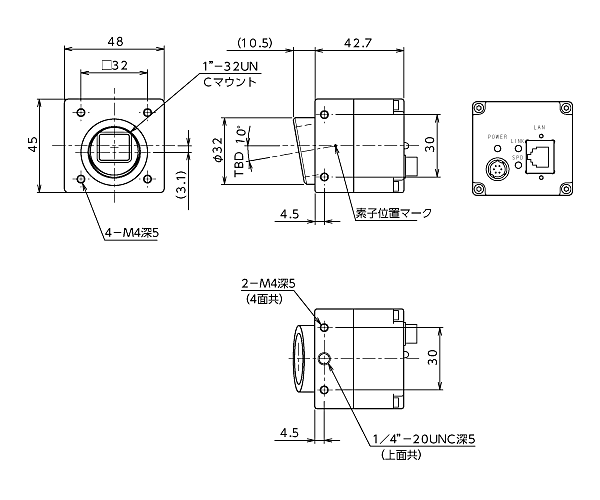

GigE対応 FCM/FSM5MHGE-T*, FCM/FSM3MHGE-T*

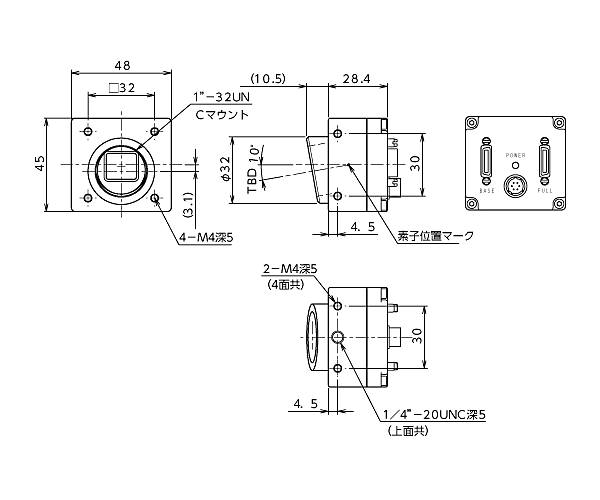

CameraLink対応 FCM/FSM5MHPL-T*, FCM/FSM3MHPL-T*
