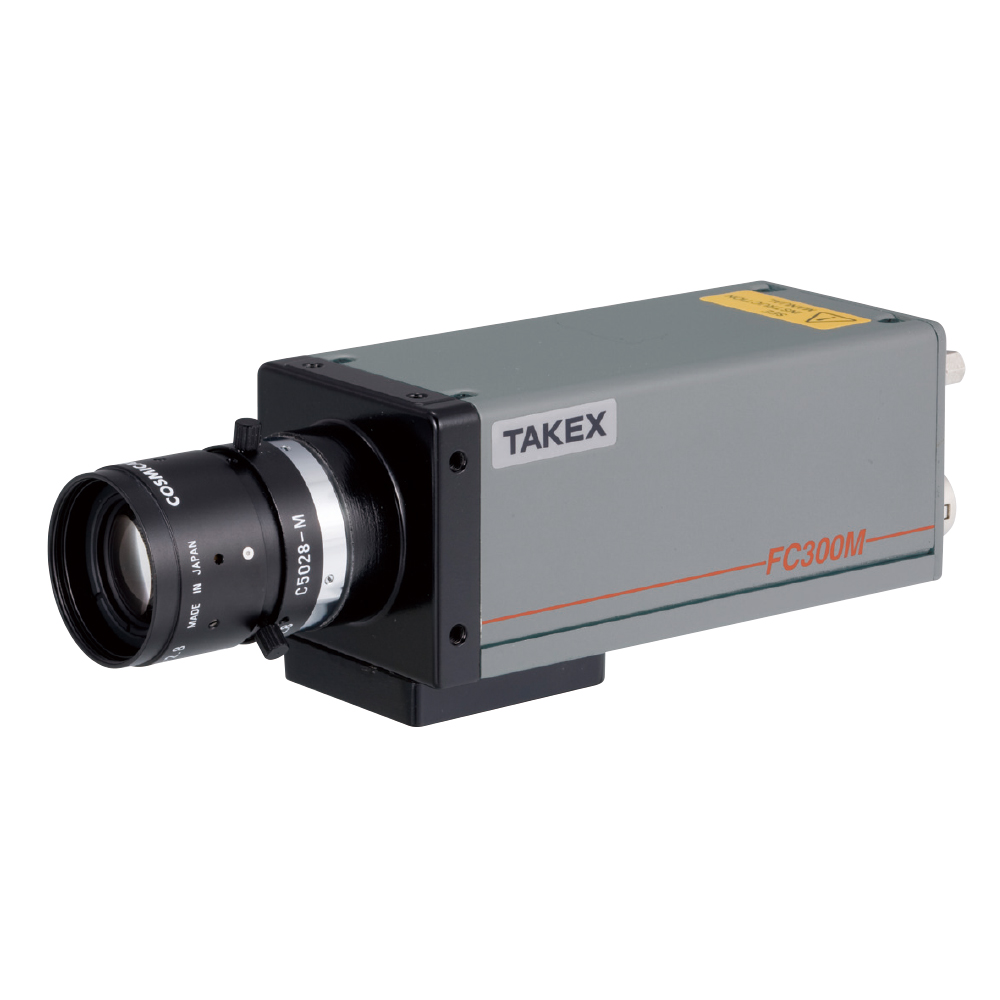

撮像素子 | 1/3インチプログレッシブ走査 インターライン転送方式CCD 有効画素数 659(H) × 494(V) 白黒撮像素子 |
---|---|
読出し走査 | 水平走査周波数 fH = 15.73 kHz 垂直走査周波数 fV = 30 Hz 画素クロック周波数 fCLK = 12.27MHz |
外部同期入力 | 外部同期可能(自動切替え) 外部同期入力信号周波数 EXT.HD = 15.73kHz、EXT.VD = 30 Hz ランダムシャッタ操作時はHDのみ入力すること |
水平解像度 | 450TV本以上 |
垂直解像度 | 480TV本以上 |
感度 | 100 lx F2 |
最低被写体照度 | 0.3lx FL4(赤外線カットフィルタなし) |
S / N | 50dB以上(AGC = OFF) |
ビデオ出力信号 | プログレッシブ走査:30フレーム/秒 切替可 2 : 1インターレース走査:60フィールド/秒 切替可 出力信号レベル: アナログ出力:1Vpp 75Ω不平衡 デジタル出力:8bit RS-422 差動出力、100Ω負荷 |
ガンマ | 1/0.45切替え可能 |
電子シャッタ | 1/10000~1/30秒~長時間シャッタ 連続シャッタ、ランダムシャッタ、長時間シャッタのモード切替可 |
レンズマウント | Cマウント |
電源 | DC12V±10% 250mA(Max)(アナログ出力のみ使用時) 400mA(Max)(アナログ/デジタル両出力使用時) |
動作周囲温度 | 0℃~40℃(結露のないこと) |
保存温度範囲 | -30℃~60℃(結露、結氷のないこと) |
耐衝撃 | 70G |
耐振動 | 7G |

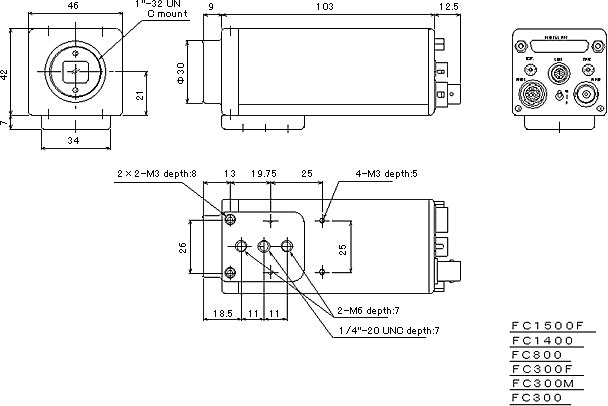

外形寸法 | 46(W) × 49(H) × 112(D)mm(コネクタ除く) |
重量 | 約260g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。
※この接続表は基本動作が確認されたカメラとI/Fボードの接続方法の一例を示すものであり、全てのご使用環境(カメラの動作設定、PCなど取り込み装置の動作環境、ソフトウエアの処理内容など)について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
ボードメーカー | ボード型式 | ケーブル |
---|---|---|
アバールデータ | APC-3310A | DG36-xxAPC |
グラフイン | IPM-8530D/31D-LVDS | DG36-xx-8540D |
テレフォース | CP-140 | ボードメーカ製ケーブル |
ディテクト | LVR-1000 | DG36-LVR |
長瀬産業 | MV-1500 | DG36-**MV15C8 |
長瀬産業 | MV-1000 | DG36-**MV11 |
日本NI | PCI-1424 | DG36-**NNI |
リンクス | 銀河++M2/M4 | 同軸ケーブル |
Cognex | MVS-8100 | DG36-**COG-RZ |
DALSA | PC-DIG | DG36-xxPC |
DALSA | IC-GID | DG36-xxIC |
DALSA | PC LINE SCAN | 取扱商社ケーブル |
Matrox | MeteorII-Digital | DG36-xxMT |
