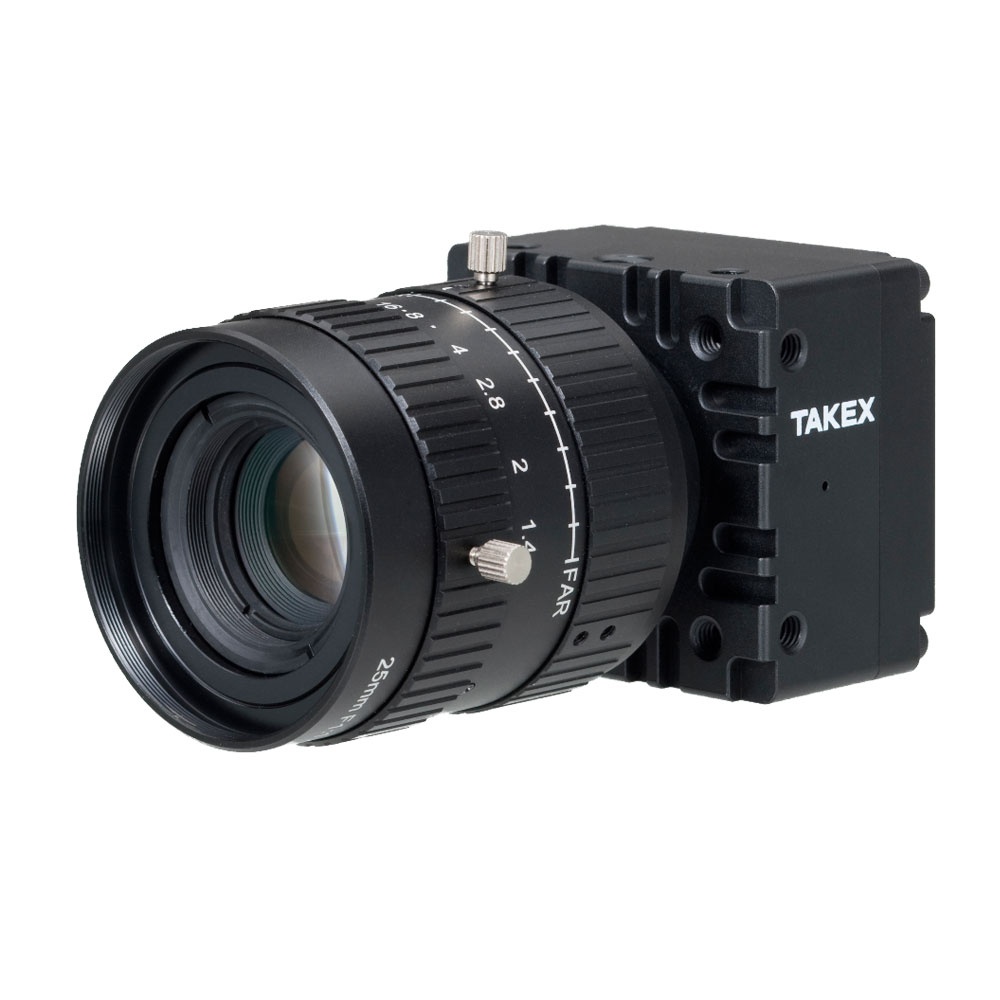

FCM12MHPL/FCM5MHPL/FCM3MHPL

Camera Link対応、1200万画素 60フレーム/秒
フルフレームシャッタカメラ

概要

  • 高感度のCMOSセンサを搭載したフルフレームシャッタカメラです。
  • 高速動作・高解像度・1,200 万画素・60 フレーム/ 秒の画像出力が可能です。
  • ビデオ出力は8/10/12ビットのデジタル信号( Camera Link 方式)で出力します。
  • ランダムシャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることが出来ます。
  • Camera Link 経由のシリアル通信を用いて、カメラの動作設定値の外部制御が可能です。
特長

  • 電源非重畳のCamera Link 方式キャプチャーボード、電源重畳のPoCL 方式のキャプチャボードのいずれでも使用が可能です。
  • 光学サイズ(FCM12MHPL:1/1インチ、FCM5MHPL:2/3インチ、FCM3MHPL:1/1.8インチ)画素数(FCM12MHPL:1,200万画素、FCM5MHPL:500万画素、FCM3MHPL:300万画素)ですので、既存の500・200万画素のCCDカメラの置き換えに適しています。
  • グローバルシャッタ方式のCMOS センサを搭載しており、高速で移動する対象物体を撮影しても画像に歪みが生じません。
  • 高速読み出し用途では、Full Configuration(カメラリンクケーブル2本使用)、低速読み出し用途ではBase Configuration(カメラリンクケーブル1本使用)などと、用途によって接続方式を選択出来ます。
  • 読み出しライン数を制限して、より高速動作を行う任意本数の部分走査読み出しが可能です。
用途

  • 画像検査装置などの画像処理装置の入力機器
  • 液晶パネル検査機器用途
  • 外観検査の入力機器
  • 基板実装検査装置の入力機器
  • ITS 用入力機器
  • その他高速・高解像度が要求される画像処理用途
感度波長特性

FCM12MHPL感度波長特性

仕様

型式 FCM12MHPL FCM5MHPL FCM3MHPL
撮像素子 プログレッシブ走査、グローバルシャッタ方式、白黒CMOS
ユニットセルサイズ 3.45µm(H)×3.45µm(V)
1.1インチサイズ 2/3インチサイズ 1/1.8インチサイズ
有効画素数 1,236 万画素
4112(H)×3008(V)
506万画素
2464(H)×2056(V)
318万画素
2064(H)×1544(V)
読出し走査 12fps
水平走査周波数 fh=37.1kHz
垂直走査周波数 fv=12.1Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Base Config.)
32fps
水平走査周波数 fh=67.4kHz
垂直走査周波数 fv=32.2Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Base Config.)
48fps
水平走査周波数 fh=76.6kHz
垂直走査周波数 fv=48.7Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Base Config.)
24fps
水平走査周波数 fh=74.3kHz
垂直走査周波数 fv=24.3Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Medium Config.)
63fps
水平走査周波数 fh=132.4kHz
垂直走査周波数 fv=63.2Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Medium Config.)
96fps
水平走査周波数 fh=151.8kHz
垂直走査周波数 fv=96.0Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Medium Config.)
48fps
水平走査周波数 fh=148.2kHz
垂直走査周波数 fv=48.4Hz
クロック周波数 fclk=84MHz
出力階調 8bit (Full Config.)
120fps
水平走査周波数 fh=252.6kHz
垂直走査周波数 fv=120.6Hz
クロック周波数 fclk=84MHz
出力階調 8bit (Full Config.)
190fps
水平走査周波数 fh=303.0kHz
垂直走査周波数 fv=191.5Hz
クロック周波数 fclk=84MHz
出力階調 8bit (Full Config.)
60fps
水平走査周波数 fh=186.1kHz
垂直走査周波数 fv=60.8Hz
クロック周波数 fclk=80MHz
出力階調 8bit (Deca Config.)
150fps
水平走査周波数 fh=314.6kHz
垂直走査周波数 fv=150.2Hz
クロック周波数 fclk=80MHz
出力階調 8bit (Deca Config.)
210fps
水平走査周波数 fh=333.0kHz
垂直走査周波数 fv=210.5Hz
クロック周波数 fclk=80MHz
出力階調 8bit (Deca Config.)
ビデオ出力信号 8bit
Camera Link 方式準拠 Deca(10TAP) / Full /Medium/Base Configuration)(RAW出力)
12bit
Camera Link 方式準拠 Medium/Base Configuration)(RAW出力)
カメラコネクタ SDR
電子シャッタ 1/52,000 秒~ 1/59,000秒~
ランダムシャッタ プリセット固定シャッタ
走査モード 全画素 / 部分(任意ライン読出し)
外部制御 カメラリンクケーブル経由シリアルインターフェース
光学フィルタ なし(IRカットフィルタ / 光学ローパスフィルタともに非装着)
レンズマウント Cマウント(フランジバック固定)
電源 カメラコネクタ(6Pin) / PoCL:DC12V±10% 300mA 以下
動作周囲温度 0℃~40℃(結露、結氷のないこと)
保存温度範囲 -30℃~60℃(結露、結氷のないこと)
耐衝撃 70G
耐振動 7G
外形寸法 48(W)×45(H)×37(D)(突起部除く)
重量 約110g

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

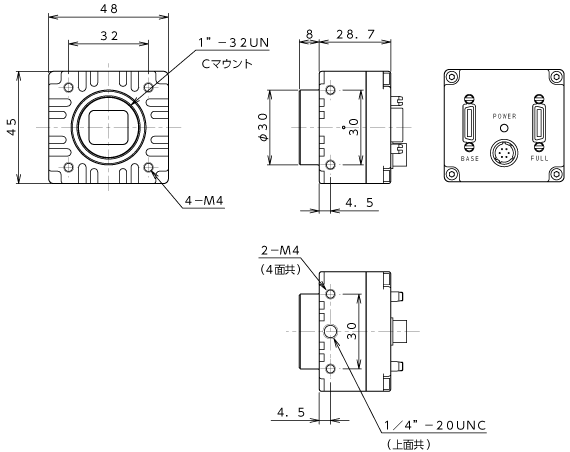

外形寸法図
