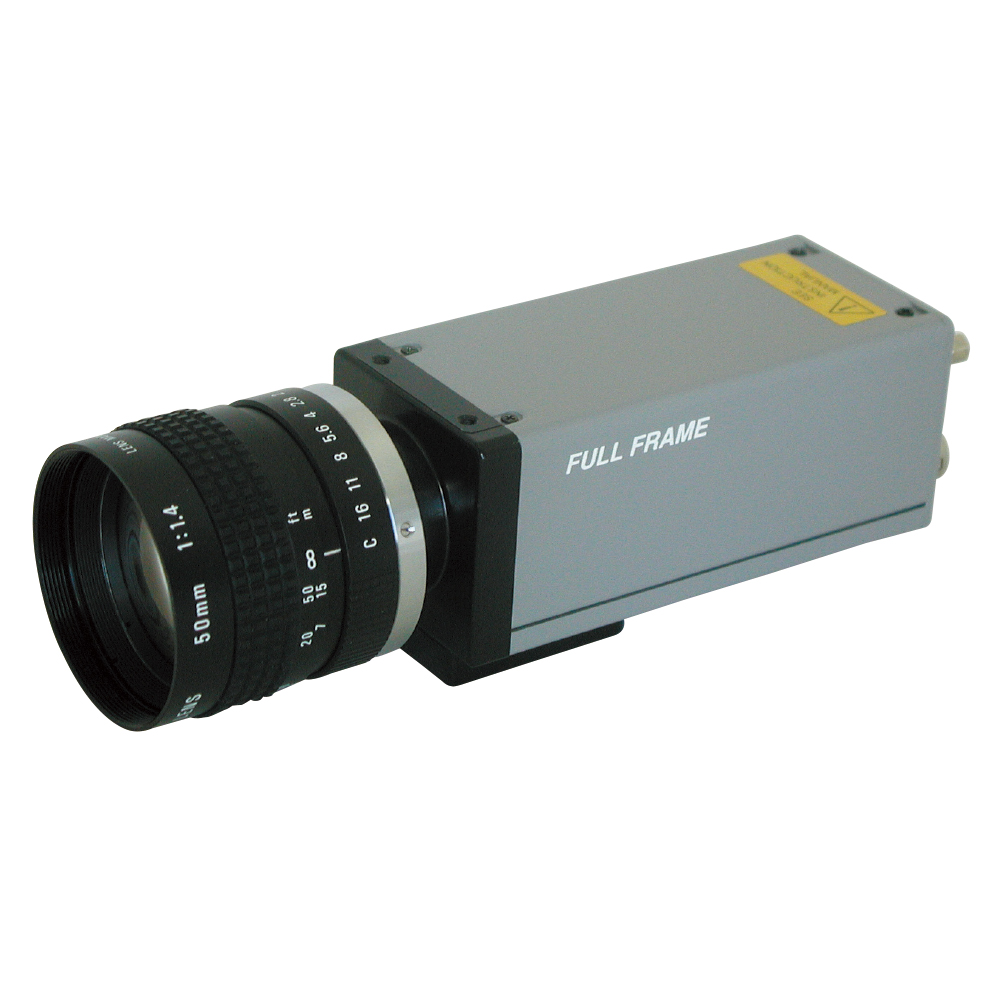

走査方式 | 2/3インチプログレッシブ走査 インターライン転送方式CCD 白黒撮像素子 |
---|---|
総画素数 | 1434(H)×1050(V) |
有効画素数 | 1392(H)×1040(V) 正方格子配列 |
チップサイズ | 10.2mm(H)×8.3mm(V) |
ユニットセルサイズ | 6.45µm×6.45µm |
読出し走査 | 水平走査周波数 fH = 32.0 kHz 垂直走査周波数 fV = 30 Hz ピクセルクロック周波数 fCLK = 57.273 MHz |
外部同期入力 | EXT.HD = 32.0 kHz EXT.VD = 30 Hz |
水平解像度 | 1392画素 |
垂直解像度 | 1040ライン |
ビデオ出力信号 | プログレッシブ走査:30フレーム/秒 アナログ出力:1Vpp75Ω/不平衡 デジタル出力:10bit、RS-644差動出力、100Ω負荷 |
電子シャッタ | 1/23000秒~1/30秒 連続シャッタ、ランダムシャッタ可 ランダムシャッタモードでパルス幅制御を行った場合、長時間露光が可能 |
最低被写体照度 | 1.5 lx F1.4 |
S / N | 50dB以上(AGC=OFF) |
感度 | 30 lx F4 |
ガンマ | 1 |
レンズマウント | Cマウント |
電源 | DC12V±10%、450mA(Max) |
動作温度範囲 | 0℃~40℃(結露のないこと) |
保存温度範囲 | -30℃~60℃(結露、結氷のないこと) |
耐衝撃 | 70G |
耐振動 | 7G |

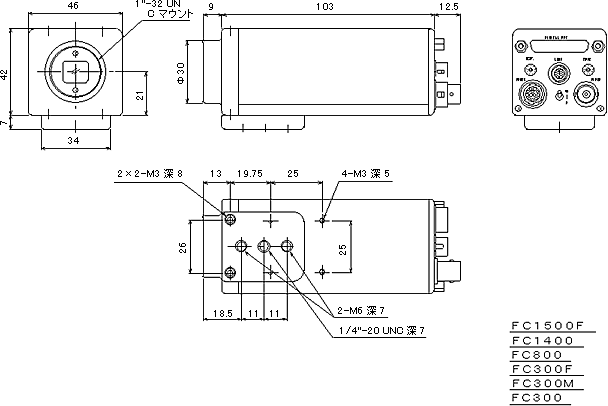

外形寸法 | 46 (W) × 42 (H) × 112(D)mm (コネクタ・リポット除く) |
重量 | 約260g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。
※この接続表は基本動作が確認されたカメラとI/Fボードの接続方法の一例を示すものであり、全てのご使用環境(カメラの動作設定、PCなど取り込み装置の動作環境、ソフトウエアの処理内容など)について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
ボードメーカー | ボード型式 | ケーブル(FC1500) | ケーブル(FC1500F) |
---|---|---|---|
アバールデータ | APC-3310A | DG36-xxAPC | |
グラフイン | IPM-8530D/31D-LVDS | DG36-xx-8540D | |
グラフイン | IPM-8560D | DG36-xx-8540D | |
長瀬産業 | MV-1500 | DG36-**MV15C8 | |
長瀬産業 | MV-1000 | DG36-**MV15C8 | |
日本NI | PCI-1424 | DG36-**NNI | |
日本NI | PCI-1422 | DG36-**NNI | |
リンクス | 銀河++M2/M4 | LCB-GP-FC1500F-2HP-D9S-*M *本ケーブルでは2台同時取り込み不可 |
|
リンクス | 銀河digital-LV | LCB-GD-FC1500F-E1-D25S-**M(8bit) LCB-GD-FC1500F-T1-D25S-**M(10bit) |
|
Cognex | MVS-8100 | DG36-**COG-RZ | |
Cognex | MVS-8120CVM9 | DG36-**COG-RZ | |
DALSA | X64-LVDS | 8bit : DG36-xxCOR648 10bit : DG36-xxCOR6410 |
|
DALSA | PC-DIG | DG36-xxPC | |
DALSA | IC-GID | DG36-xxIC | |
DALSA | PC LINE SCAN | 取扱商社ケーブル | |
Matrox | MeteorII-Digital | DG36-xxMT |
