FC320

内部同期、ランダムシャッタ可能なデジタルカメラ
フルフレームシャッタカメラ

★在庫と納期を事前に確認していただきたい商品です。

概要

  • カメラに外部トリガを入力するとランダムタイミング(非同期)で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。
    (ランダムシャッタモード)
  • ビデオ出力信号はデジタル化信号として出力します。プログレッシブ走査・10ビットパラレルデジタル化ビデオ信号をデジタル出力コネクタ(36ピン)より出力します。
  • ビデオ信号は、プログレッシブ走査(ノンインターレース走査)で出力します。
  • 産業用に設計されたCCD撮像素子搭載で、高品位でスミアの少ない画像が得られます。
  • デジタル信号出力専用に特化することにより、小型軽量でローコスト化を実現しています。
特長

  • プログレッシブ走査による全画素独立読み出しを行っていますので、電子シャッタ動作においても垂直解像度は劣化しません。
  • RS-422で10bitデジタルビデオ信号を出力します。また、オプションでRS-644も供給できます。
  • 電子シャッタ機能を搭載しているので、メカニカルシャッタ無しで毎秒30フレームの全画素読み出し走査が行え、ランダムシャッタも可能です。
  • フルフレーム連続電子シャッタおよびランダムシャッタの露光時間は1/10000秒(最高速)より8段階の固定長又はパルス巾で可変でき、長時間露光の設定も可能です。
  • 長時間シャッタモードでは、2フレーム時間露光からフレーム単位で設定が可能です。
  • ランダムシャッタモードでは、電子シャッタの解放タイミングを出力します。
  • バックアップメモリ(EEPROM)により、各種動作設定パラメータを3セット記憶保持できます。
  • 高感度、低スミアを実現しています。
用途

  • 高解像度の電子シャッタ画像処理装置の入力機器
  • 高密度バーコード情報の読み取り装置
  • 走行自動車ナンバー読み取り装置
  • 駐車場管理用ナンバー読み取り装置
  • LCD、ブラウン管シャドーマスク欠陥検査用途
  • 顕微鏡用途
  • その他コンピュータと接続して行う画像処理装置全般
感度波長特性

仕様




走査方式 1/3インチプログレッシブ走査
インターライン転送CCD
白黒撮像素子
総画素数 692(H)×504(V)35万画素
有効画素数 659(H)×494(V)33万画素
チップサイズ 5.84(H)×4.94(V)mm
ユニットセルサイズ 7.4(H)×7.4(V)µm
光学黒 水平(H)方向 前2画素 後31画素
垂直(V)方向 前8画素 後2画素
ダミービット数 水平(H)16 垂直(V)5
読出し走査 水平走査周波数 fH = 15.7 kHz
垂直走査周波数 fV = 30 Hz
画素クロック周波数 fCLK = 12.27MHz
外部同期入力 機能なし(内部同期動作)
感度 100 lx F11(1/30秒シャッタ)
最低被写体照度 1 lx F1.4(赤外線カットフィルタなし)
S/N 50dB以上
ビデオ出力信号 ノンインターレース方式:30フレーム/秒
デジタル出力:10bit RS-422差動出力,100Ω負荷
ガンマ γ = 1 固定(0.45はオプション対応)
電子シャッタ 1/10000~1/30秒~長時間露光
連続シャッタ、ランダムシャッタ、長時間露光モード切替可
レンズマウント Cマウント
電源 DC12V±10%
380mA(Max)
動作周囲温度 0℃~40℃(結露のないこと)
保存温度範囲 -30℃~60℃(結露、結氷のないこと)
耐衝撃 70G
耐振動 7G(11~200Hz)
外形寸法 46(W)×49(H)×112(D)mm(コネクタ除く)
重量 約300g

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

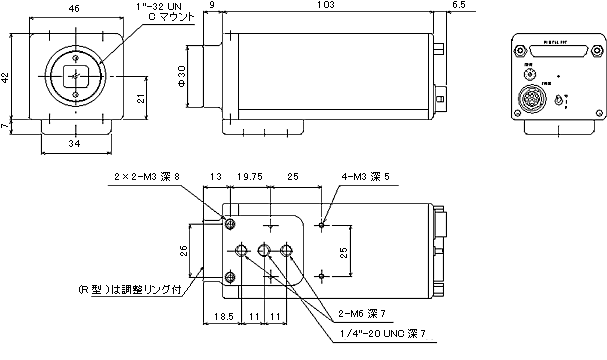

外形寸法図

カメラとI/Fボード(装置)との接続表

免責事項について

※この接続表は基本動作が確認されたカメラとI/Fボードの接続方法の一例を示すものであり、全てのご使用環境(カメラの動作設定、PCなど取り込み装置の動作環境、ソフトウエアの処理内容など)について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。

FC320
ボードメーカー ボード型式 ケーブル
アバールデータ APC-3310A DG36-xxAPC
グラフイン IPM-8530D/31D-LVDS DG36-xx-8540D
長瀬産業 MV-1500 DG36-**MV15C8
長瀬産業 MV-1000 DG36-**MV15C8
日本NI PCI-1424 DG36-**NNI
日本NI PCI-1422 DG36-**NNI
Cognex MVS-8100 DG36-**COG-RZ
DALSA PC-DIG DG36-xxPC
DALSA IC-GID DG36-xxIC
DALSA PC LINE SCAN 取扱商社ケーブル
Matrox MeteorII-Digital DG36-xxMT
