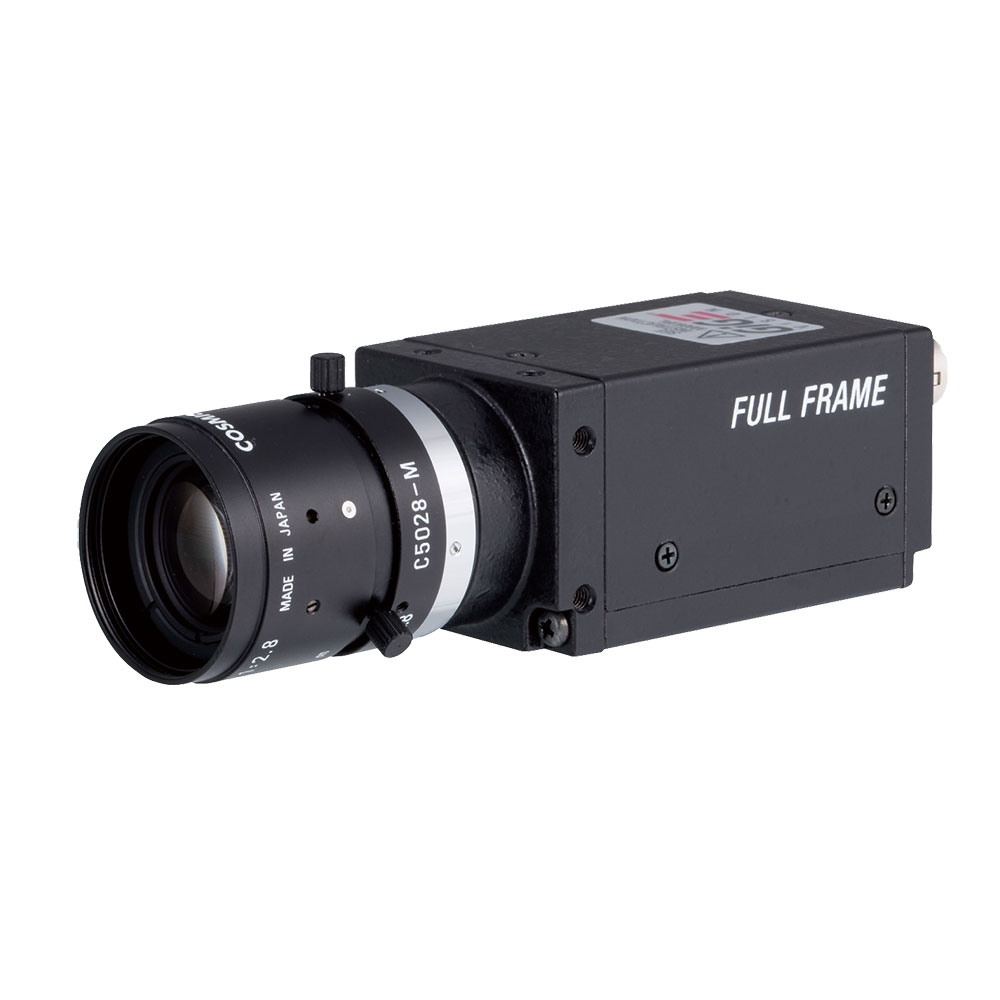

FC5200GE

GigE Vision対応、500万画素 9.8フレーム/秒
フルフレームシャッタカメラ

★在庫と納期を事前に確認していただきたい商品です。

概要

  • フレームレート9.8フレーム/秒、500万画素の高解像度フルフレームシャッタカメラです。
  • ビデオ出力はプログレッシブ走査(ノンインターレス 走査)で、ギガビットイーサネット(Gigabit Ethernet)規格に準拠して出力されます。
  • GigE Vision 規格に対応しています。
  • ビデオ出力は8/10/12bit(切替可)のデジタル映像信号を出力します。
  • イーサネット経由のシリアル通信を用いて、カメラの内部設定値の外部制御が可能です。
  • ランダム電子シャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
特長

  • シングルチャンネル出力方式のCCD撮像素子採用で画像左右間のレベル差が生じません。
  • 中継なしで100mの画像伝送が可能です。
  • 画像キャプチャーボードレスでPCへの画像取り込みができます。
  • 高速画像転送IPエンジン搭載。ジャンボフレームパケット対応。
  • カメラに外部トリガ信号を入力するとランダムタイミング(非同期)で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。(ランダムシャッタモード)
  • 6ピンカメラコネクタに高速ランダムシャッタ(非同期シャッタ)のためのトリガ入力端子とストロボ発光タイミング信号出力を装備しています。
  • Hリセットモードのランダムシャッタを含む多彩なトリガーモードを備えています。
  • OSD(Onscreendisplay)表示による文字情報のスーパーインポーズ機能で、キャプチャー画像上にカメラの現在の設定状況を表示する事ができます。
  • ビュアーソフトや豊富なサンプルプログラムソースを含むSDKが標準で添付されています。
用途

  • 高解像度の電子シャッタ画像処理装置の入力機器
  • LSI外観検査機器用途
  • 顕微鏡用途
  • 部品実装検査機器用途
  • 液晶パネルなどの検査機器用途
  • その他コンピュータとネットワーク接続して行う画像処理用途
感度波長特性

FC5200GE感度波長特性図

仕様

撮像素子 プログレッシブ走査、インターライン転送方式CCD
2/3インチサイズ
ユニットセルサイズ 3.45µm(H)×3.45µm(V)
白黒撮像素子
有効画素数 2456(H)×2058(V) 正方格子配列
読出し走査 水平走査周波数 fH = 20.4 kHz
垂直走査周波数 fV = 9.8 Hz
ピクセルクロック周波数 fCLK = 65.00 MHz
標準感度 200lx F11
(露光時間1/30秒にてデジタル出力512/1024階調出力時)
最低被写体照度 2lx F1.4
S/N 約50dB
ビデオ出力信号 プログレッシブ走査:9.8フレーム/秒
デジタル出力8/10/12bit(ギガビットイーサネット)GigE Vision 方式準拠
8/10/12bit 階調切替可
外部同期入力 なし
電子シャッタ 1/14000秒~1/9.8秒(シャッタなし)~10秒
ランダムシャッタ プリセット固定シャッタ/パルス幅制御(各H-リセットON/OFF可)
走査モード 全画素読出し
レンズマウント Cマウント(フランジバック固定)
光学フィルター なし
外部制御 イーサネット経由シリアルインターフェース
特殊機能 オートアイリスレンズ用映像信号(同期信号なし 0~0.7V)
画像出力への設定情報インポーズ機能
カメラ内部温度モニター機能
カメラID情報保存機能
電源 DC12V±10%、500mA(Max)
動作周囲温度 0℃~40℃(結露のないこと)
保存温度範囲 -30℃~60℃(結露、結氷のないこと)
耐衝撃 70G
耐振動 7G
外形寸法 36(W)×31(H)×68(D)mm(コネクタ除く)
重量 約120g

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

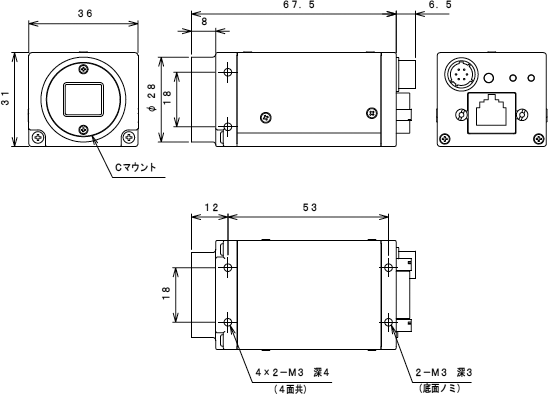

外形寸法図
