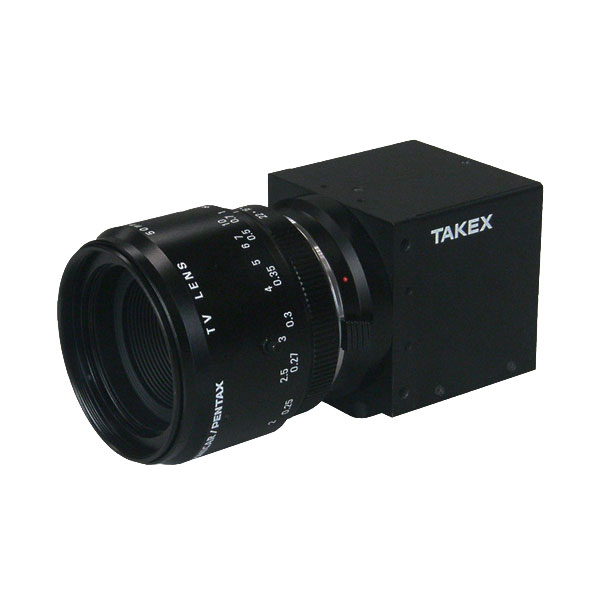

TL-2048CL

2048画素、高感度・高S/N、Camera Link出力
デジタルラインスキャンカメラ

概要

  • TL-2048CLは、CCDリニアイメージセンサを搭載した産業用デジタルラインスキャンカメラで、2048個のフォトダイオードが直線上に配置されたものです。
  • 画素数2048、ビデオレート20MHz の高感度・高S/NのCCDラインセンサです。
  • ビデオ信号は、1 × 8/10/12/14ビット階調でCamera Link規格(Base Configuration)に準拠して出力されます。
  • RS-232C通信により、ゲイン、出力ビット切替、オフセットなどが容易に変更できます。
特長

  • 各メーカーのキャプチャーボードと接続でき、高精度な画像処理システムの構築が可能です。
  • 簡易露光制御機能を有していますので、外部エンコーダパルス入力の周期変動に関わらず一定の画像出力を得ることができます。
    (スキャンレート4.6kHz以下において)
  • ODD/EVEN画素の出力特性のばらつきが少なく、鮮明な画像を得ることができます。
  • DC12Vの単一電源で動作します。
  • 小型・軽量製品です。
用途

  • 画像検査などの画像処理装置の入力機器
  • 液晶パネル検査機器用途
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途
感度波長特性

感度波長特性

仕様

撮像素子 CCD
画素数 2048
画素サイズ 14µm×14µm
受光素子長 28.67mm
ビデオレート 20MHz(Max)
スキャンレート 9.5kHz
ライン転送パルス入力 105.5μsec(Min)
デジタルビデオ出力 Base Configuration
1×8/10/12/14 bit
カメラリンクコネクタ形状 MDR
感度 31V/lx・sec
飽和露光量 0.06 lx・sec(素子上)
出力不均一性 標準 3% 飽和出力の50%時(素子上)
電源容量 +12V ±0.5V(300mA)
動作温度範囲 0~40℃(結露のないこと)
動作湿度範囲 85%Max
保存温度範囲 -10℃~65℃(結露・結氷のないこと)
重量 360g 以下
外形寸法 64(W)×64(H)×80.3(D)mm
レンズマウント Fマウント(標準)
Kマウント(オプション)

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

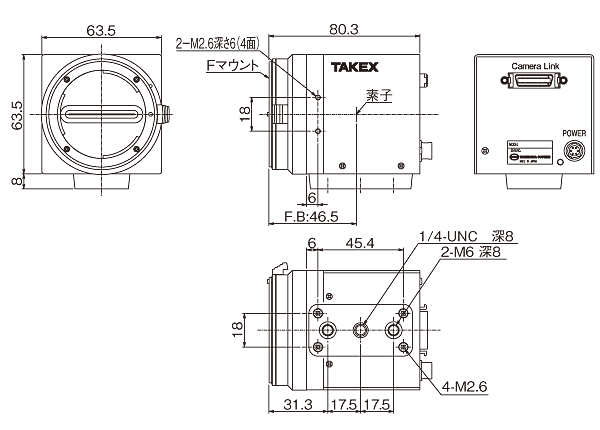

外形寸法図
