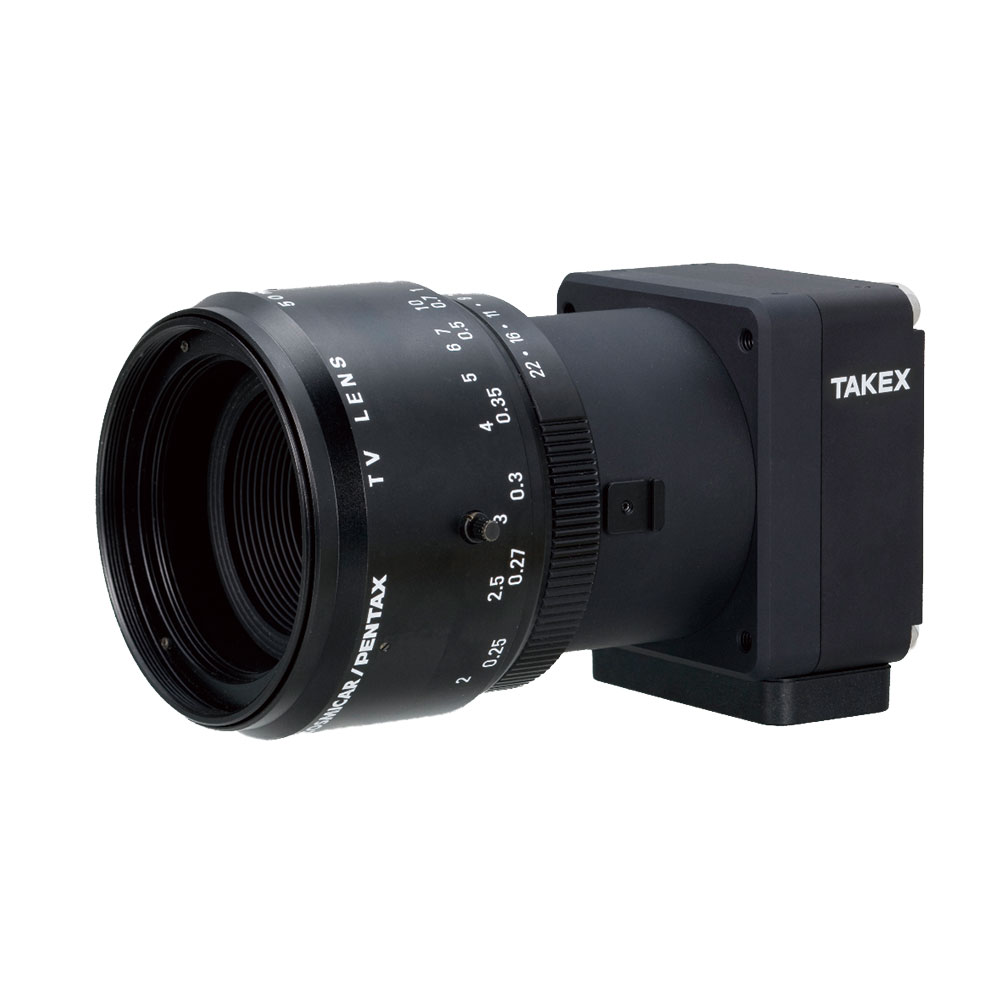

TL-8K35AGE/TL-4K7AGE/TL-2K7AGE

GigEインターフェース採用・CMOS
デジタルラインスキャンカメラ

概要

  • GigE インターフェースを採用し、中継なしで100mの画像伝送が可能です。
  • CMOS リニアイメージセンサを搭載しており、高速動作が可能です。
  • 画素数8,192 (TL-8K35AGE) 、4,096 (TL-4K7AGE)、2,048 (TL-2K7AGE)、最大スキャンレート48kHzの高解像度・高速走査のCMOSラインスキャンカメラです。
特長

  • 水平・垂直ビニング機能の使用により感度アップが可能です。
  • 高密度画素配列で高精細な画像を得ることができます。
  • グローバルシャッタ機能及びFFC 機能を搭載しています。
  • アンチブルーミング機能を搭載しています。
  • 汎用性の高いF マウントを採用しています。
  • DC12V の単一電源で動作します。
  • 独自設計による小型・軽量製品です。
用途

  • 画像検査などの画像処理装置の入力機器
  • 半導体ウエハ・液晶パネルの検査機器用途
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途
感度波長特性

仕様

型式 TL-8K35AGE TL-4K7AGE TL-2K7AGE
撮像素子 グローバルシャッタ方式
CMOS
画素数 8192 4096 2048
画素サイズ 3.5µm×3.5µm 7µm×7µm
受光素子長 28.672mm 28.672mm 14.336mm
感度(DNnj/cm2) gain1=1.2,gain2=4.8 gain1=1.2,gain2=4.8
飽和露光量 23Ke- (代表値) 46Ke- (代表値)
出力不均一性 標準 10% 飽和出力の50%時(素子上)
ダイナミックレンジ 60dB(素子上)
ビデオ出力
(デジタル出力)
8bit/10bit/12bit
GigE Vision方式準拠
デ-タレート 12kHz 24kHz 48kHz
スキャンレート(scan/sec) 83.3µsec(Min) 41.7µsec(Min) 20.8µsec(Min)
ライン転送パルス入力 アナログゲイン 1倍 or 4倍
ゲイン ADCゲイン 0.2倍 ~ 5.7倍
デジタルゲイン 1 ~ 5倍 0.125ステップ
電源容量 +12V ±0.5V(0.5A以下) +12V ±0.5V(0.4A以下) +12V ±0.5V(0.3A以下)
動作温度範囲 0~+40℃
動作湿度範囲 85% MAX
保存温度範囲 -10℃~+65℃
レンズマウント Fマウント
フランジバック 46.5mm
コネクタ 12V電源 HR10A-7R-6PBヒロセ電機
デジタル出力 RJ-45(GigE)
I/O HR10A-10R-12PBヒロセ電機
重量 350g以下
外形寸法 60(W)×64(H)×68.8(D)突起部除く
機能 グローバルシャッタ
FFC補正
水平ビニング(2画素)
垂直ビニング(2Lineバッファ)
水平垂直4画素ビニング

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

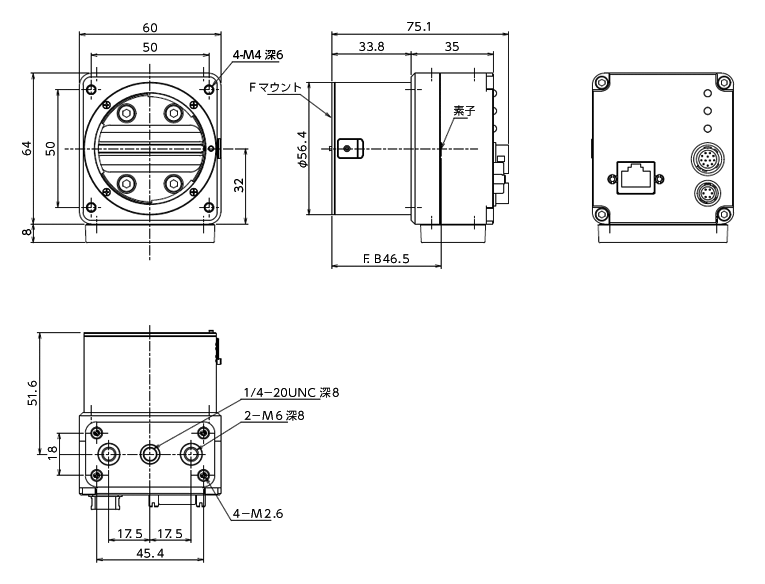

外形寸法図
