概要

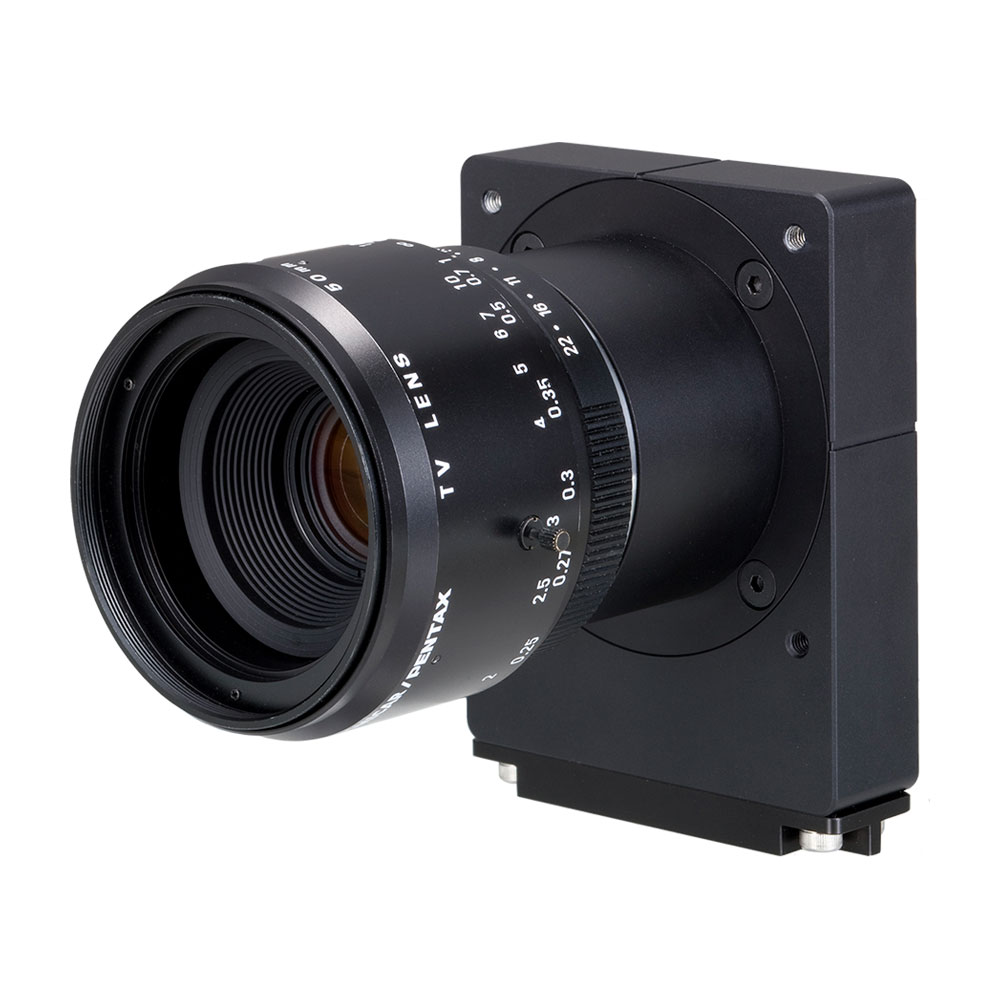

TL-8K35NCL(-M42D)は、従来製品TL-8K35NCLの仕様をそのままに、内部周期の一定露光・ミラー出力等、操作性を上げた後継機種です。

• 垂直ビニング機能により約2倍の感度UPが可能です。
• カメラリンク(Base/Full Configuration)仕様、また85/80/50MHzの伝送クロックを選択でき、システムに合わせ豊富なビデオ出力の組み合わせが可能です。
• 外形及び仕様をそのまま引き継いでいるので載せ替えが容易にできます。
• CMOSリニアイメージセンサを搭載した産業用デジタルラインスキャンカメラで、8,192個のフォトダイオードが直線状に配置されています。
• 画素数8,192、スキャンレート80/35kHz、データレート680/400/160MHzの高解像度・高速走査のCMOSラインスキャンカメラです。

特長

• 各メーカーのキャプチャーボードと接続でき、高精度な画像処理システムの構築が可能です。
• 3.5µmスクエア画素サイズで高精細な画像を得ることができます。
• グローバルシャッタ機能及びFFC機能を搭載しています。
• アンチブルーミング機能を搭載しています。
• Base/Full Configurationをシリアル通信で切り替えできます。
• 汎用性の高いFマウントを採用しました。
• 暗電流補正回路を内蔵しているので、周囲温度変化に関わらず安定したビデオ信号を得ることができます。
• DC12Vの単一電源で動作します。
• 独自設計による小型・軽量製品です。

用途

• 画像検査などの画像処理装置の入力機器
• 液晶パネル検査機器用途
• 外観検査や各種寸法測定などの計測装置の入力機器
• シート状物体表面検査装置の入力機器
• 高画質のパターン検査装置入力機器
• その他コンピュータと接続して行う画像処理用途

感度波長特性
