概要

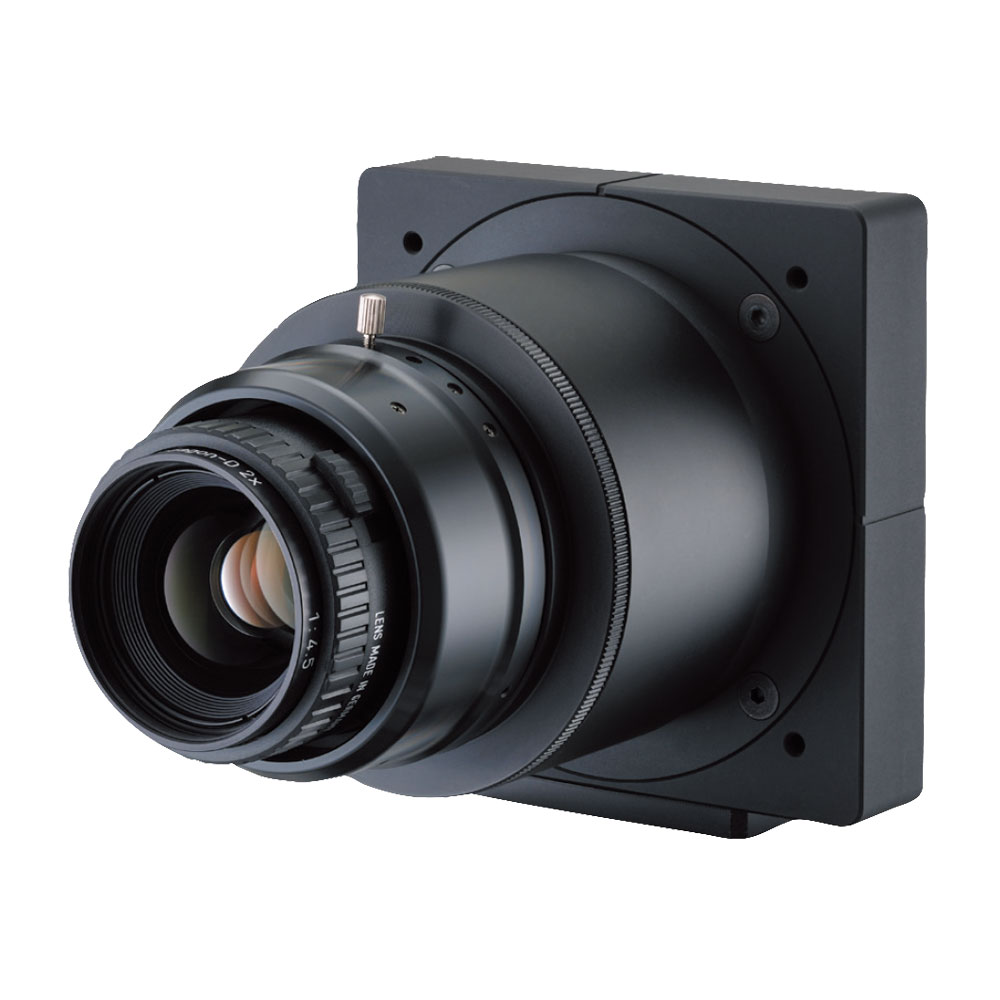

TL-8K7NCLは、従来製品TL-8K7NCLの仕様をそのままに、内部周期の一定露光・ミラー出力等、操作性を上げた後継機種です。
- 垂直ビニング機能により約2倍の感度UPが可能です。
- カメラリンク（Full／Medium Configuration）仕様、また85/80/40MHzの伝送クロックを選択でき、システムに合わせ豊富なビデオ出力の組み合わせが可能です。
- 外形及び仕様をそのまま引き継いでいるので載せ替えが容易にできます。
- CMOSリニアイメージセンサを搭載した産業用デジタルラインスキャンカメラで、8,192個のフォトダイオードが直線上に配置されています。
- 画素数8,192、スキャンレート80/35kHz、データレート680/320MHzの高解像度・高速走査のCMOSラインスキャンカメラです。
特長
- 各メーカーのキャプチャーボードと接続でき、高精度な画像処理システムの構築が可能です。
- 7µmスクエア画素サイズで高精細な画像を得ることができます。
- グローバルシャッタ機能及びFFC機能を搭載しています。
- アンチブルーミング機能を搭載しています。
- ODD/EVEN画素の出力特性のばらつきが少なく鮮明な画像を得ることができます。
- 暗電流補正回路を内蔵しているので、周囲温度変化に関わらず安定したビデオ信号を得ることができます。
- DC12Vの単一電源で動作します。
- 独自設計による小型・軽量製品です。
用途
- 液晶パネル検査機器用途
- 画像検査などの画像処理装置の入力機器
- 外観検査や各種寸法測定などの計測装置の入力機器
- シート状物体表面検査装置の入力機器
- 高画質のパターン検査装置の入力機器
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 型式 | TL-8K7NCL |
|---|---|
| 撮像素子 | グローバルシャッタ方式 CMOS |
| 画素数 | 8192 |
| 画素サイズ | 7µm×7µm |
| 受光素子長 | 57.344mm |
| 感度 (DNnj/cm2) | gain1=1.2, gain2= 4.8 (DNnj/cm2) |
| 飽和露光量 | 46ke- (typical) |
| 出力不均一性 | 標準 10% 飽和出力の50%時（素子上） |
| ダイナミックレンジ | 60dB（素子上） |
| ビデオ出力 （デジタル出力） |
8bit/10bit/12bit Base Configuration 8bit/10bit/12bit Medium Configuration 8bit Full Configuration |
| データレート | Full 80kHz（85MHz×8TAP) Full 37kHz（40MHz×8TAP) Medium 38kHz（80MHz×4TAP) Medium 19kHz（40MHz×4TAP) Base 20kHz（85MHz×2TAP) Base 19kHz（80MHz×2TAP) Base 12kHz（40MHz×2TAP) |
| スキャンレート (scan/sec) | 12.5µsec (Min) |
| ライン転送パルス入力 | アナログゲイン 1倍 or 4倍 |
| ゲイン | ADCゲイン 0.1倍 ～ 5.7倍 デジタルゲイン 1 ～ 5倍 0.125ステップ |
| 電源容量 | ＋12V±0.5V（0.6A以下） |
| 動作温度範囲 | 0℃～+40℃（結露のないこと） |
| 動作湿度範囲 | 85％ MAX |
| 保存温度範囲 | -10℃～+65℃（結露・結氷のないこと） |
| レンズマウント | M72、P=0.75mm |
| フランジバック | 19.55mm |
| コネクタ | 12V電源 HR10A-7R-6Pヒロセ電機 |
| デジタル出力 CameraLink MDRタイプ | |
| 重量 | 480g以下 |
| 外形寸法 | 100(W)×100(H)×34(D)突起部除く |
| 機能 | FFC補正、Base/Full切り替え、水平・垂直ビニング/水平・垂直平均、クロック切り替え、内部同期・一定露光、ミラー出力 |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

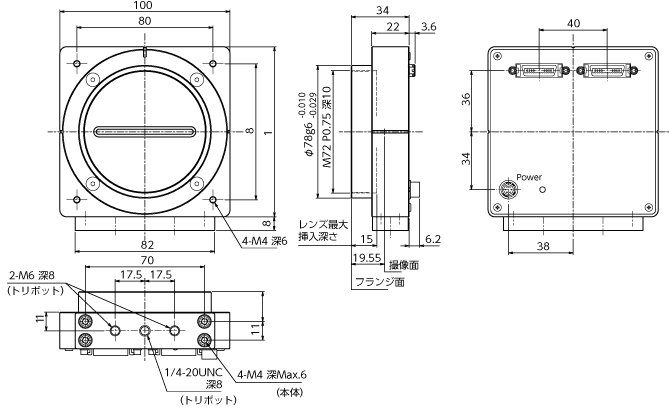

外形寸法図
カメラとI/Fボード（装置）との接続表
免責事項について
※この接続表は基本動作が確認されたカメラとI／Fボードの接続方法の一例を示すものであり、全てのご使用環境（カメラの動作設定、ＰＣなど取り込み装置の動作環境、ソフトウエアの処理内容など）について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
TL-8K7NCL
| ボードメーカー | ボード型式 | ケーブル |
|---|---|---|
| グラフイン | IPM-8580CL-M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| グラフイン | IPM-5542-M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| グラフイン | IPM-8531CL-B/M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| グラフイン | IPM-8530CL-B/M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
