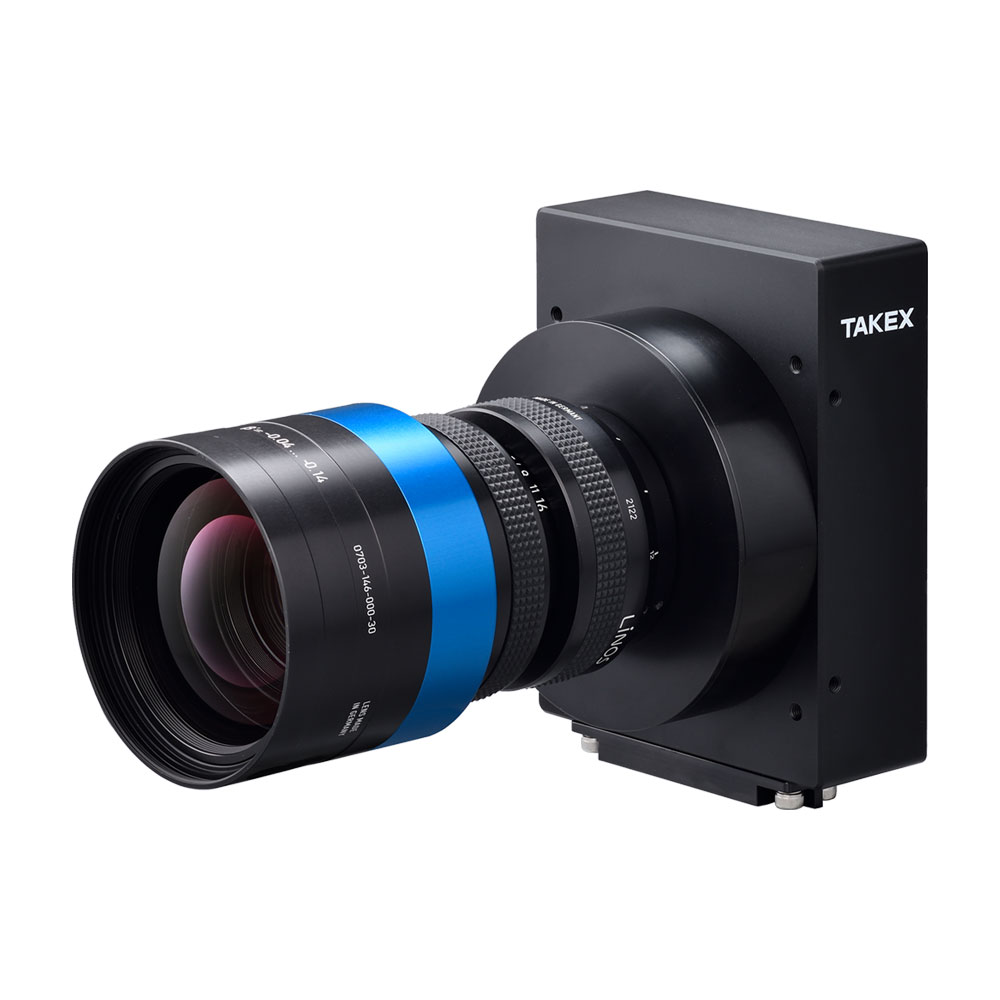

概要
- 高解像度・高速走査
- 85/60/40MHz 等多くの伝送クロックを選択でき、システムに合わせた豊富なビデオ出力の組合せが可能
- 16,384画素 RGB3LineのCMOSリニアイメージセンサを搭載
- スキャンレート 10.3 KHz
- Camera Link 出力、データレート Medium 85 MHz × 6TAP
特長
- 5µmスクエアと画素サイズが大きく、高感度・高精細な画像を得ることができます。
- グローバルシャッタ機能及びFFC機能を搭載しています。
- 独自設計による小型・軽量製品です。
- 5µmとライン間隔が狭く、斜めからの撮像でも角度の影響を受けにくくなっています。
用途
- 画像検査などの画像処理装置の入力機器
- 半導体ウエハ・液晶パネルの検査機器用途
- 外観検査や各種寸法測定などの計測装置の入力機器
- シート状物体表面検査装置の入力機器
- 高画質のパターン検査装置入力機器
- その他コンピュータと接続して行う画像処理

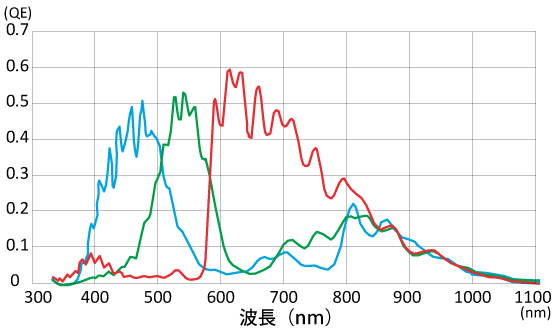

感度波長特性
仕様
| 型式 | TLC-16K5FCL |
|---|---|
| 撮像素子 | 3 Line カラー CMOS |
| 画素数 | 16,384 x 3 Line ライン間隔 5µm |
| 画素サイズ | 5µm x 5µm |
| 受光素子長 | 81.92 mm |
| データレート | Medium 85MHz x 6Tap |
| スキャンレート | 10.3 kHz |
| ライン転送パルス入力 | 97.1µsec(Min) |
| ビデオ出力（デジタル） | Camera Link |
| 飽和露光量 (e-) | 40 k (typical) |
| フランジバック | 12mm |
| 電源容量 | +12V ±0.5V (0.8A以下) |
| レンズマウント | M 95, P=1mm |
| 動作周囲温度 | 0～40℃ (結露のないこと) |
| 外形寸法 | 102(W) x 130(H) x 37(D) 突起部除く |
| 重量 | 750g以下 |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

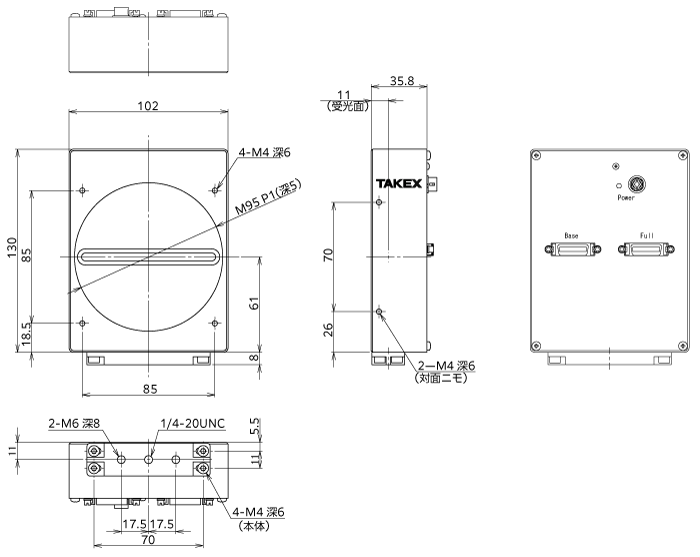

外形寸法図
