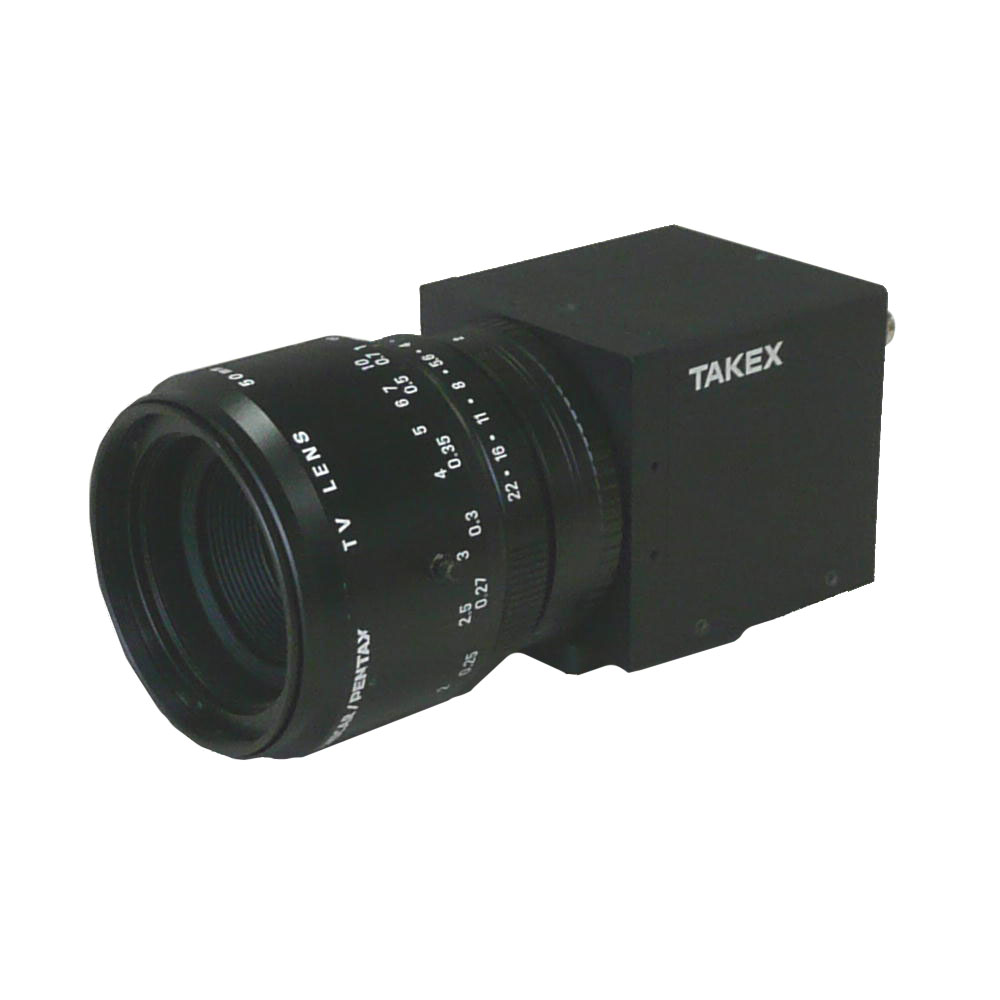

TL-7450SN

7450画素、走査クロック40MHz
デジタルラインスキャンカメラ

概要

  • TL-7450SNは、CCDリニアイメージセンサを搭載した高解像度、デジタル出力タイプのラインスキャンカメラです。
  • ビデオ信号は、UFDシリーズ同様に、デジタル信号 (10ビット)とアナログ信号(0~2.5V 75Ω終端時)を同時に出力します。
  • 画素数7450、走査クロック40MHzのCCDラインスキャンカメラです。
  • 感度は50V/Lux.secから400V/Lux.secまで8段階の切り換えが可能です。
特長

  • 複数モードの露光制御機能を搭載したことにより、エンコーダ入力動作が容易になりました。
  • 一定露光モード、パルス幅露光モードを使用することにより、ライン速度が一定しないラインにおいても鮮明な画像を得ることができます。
  • 内部スイッチで1~8倍までゲイン設定を変えることができるので、目的に応じて最適な使い方が可能です。
  • 1画素は4.7µmと小さいため高解像度の画像を得ることができます。
  • DC12Vの単一電源で動作します。
用途

  • 画像検査などの画像処理装置の入力機器
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
感度波長特性

仕様

撮像素子 CCD
画素数 7450
画素サイズ 4.7µm×4.7µm
受光素子長 35.015mm
ビデオレート 40MHz(Max)
スキャンレート 100〜5000Hz
クロック対ビデオ比 1 : 1
最小クロック数 7664クロック
駆動クロック入力 20/40MHz RS644 100Ω終端内蔵
駆動クロック出力 20/40MHz RS644
ライン転送パルス入力 0.2~10msec RS644 100Ω終端内蔵
ライン転送パルス出力 0.2msec~10msec RS644
ビデオ出力 アナログ出力:0〜2.5V(75Ω終端時)
デジタル出力:(DO〜D9+,DO〜D9-)(RS-644規格準拠)
感度 50V/lx・sec(ゲイン1倍)(V/lx・sec)
飽和露光量 0.08 lx・sec
ダイナミックレンジ 1300(標準)
出力不均一性 Max10% 飽和出力の50%時
電源容量 +12V±0.2V(450mAデジタル出力無負荷時)
動作温度範囲 0℃~40℃(結露のないこと)
動作湿度範囲 85%Max
保存温度範囲 -10℃~65℃(結露・結氷のないこと)
重量 380g
レンズマウント Fマウント
外形寸法(mm) 64(W)×64(H)×88.8(D)mm

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

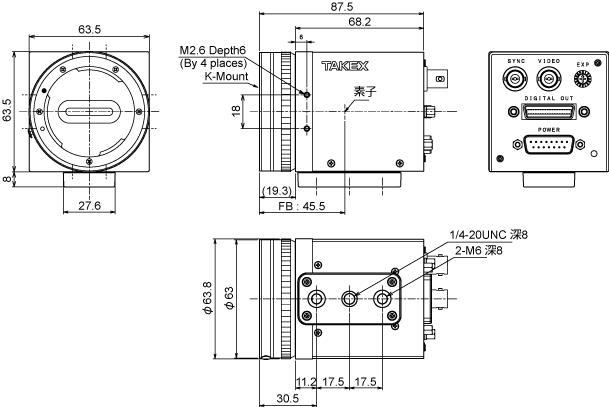

外形寸法図
