TL-5150UCL

5150画素、スキャンレート7.45kHz、Camera Link出力
デジタルラインスキャンカメラ

cameraLink
ダウンロード
製品カタログPDF 取扱説明書PDF
概要
  • TL-5150UCLは、CCDリニアイメージセンサを使用した産業用デジタルラインスキャンカメラで、5150個のフォトダイオードが直線上に配置されたものです。
  • このフォトダイオードは1個当たり40MHz（0.025µsec）で走査され、ビデオ信号として出力されます。1ラインの走査には134.2µsecの時間がかかります。
  • ビデオ出力はベースコンフィグレーション（Base Confi guration）Camera Link出力です。
  • キャプチャーボードからのコマンド（RS-232C）によりゲイン、8/10ビット切替え、オフセットなどが容易に変更できます。
特長
  • DC12Vの単一電源で動作します。
  • 1画素は7.0µmスクエアであるため、感度が十分得られます。複数台使用時に於ける感度のバラツキがRS-232C通信で調整できます。
  • 画素数5150、データレート40MHzのCCDラインスキャンカメラです。
  • 簡易露光制御機能付き（使用可能スキャンレート3.2以下）
用途
  • 画像検査などの画像処理装置の入力機器
  • 外観検査装置や各種寸法測定などの計測装置の入力機器
  • シート物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途
感度波長特性

仕様
撮像素子 CCD
画素数 5150
画素サイズ 7µm×7µm
受光素子長 36.05mm
データレート
 40MHz
スキャンレート Max 7.45kHz
ライン転送パルス入力 134.2µsec
デジタルビデオ出力 Base Configuration
2×8/10bit
カメラリンクコネクタ形状 MDR
感度 50V/lx・sec
飽和露光量 0.23 lx・sec（素子上）
出力不均一性 標準 3% 飽和出力の50%時（素子上）
電源容量 ＋12V±0.5V（350mA）
動作温度範囲 0℃～40℃（結露のないこと）
動作湿度範囲 85％Max
保存温度範囲 -10℃～65℃（結露・結氷のないこと）
重量 360g以下
外形寸法 64(W)×64(H)×80.3(D)mm
レンズマウント Fマウント（標準）
Kマウント（オプション）

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

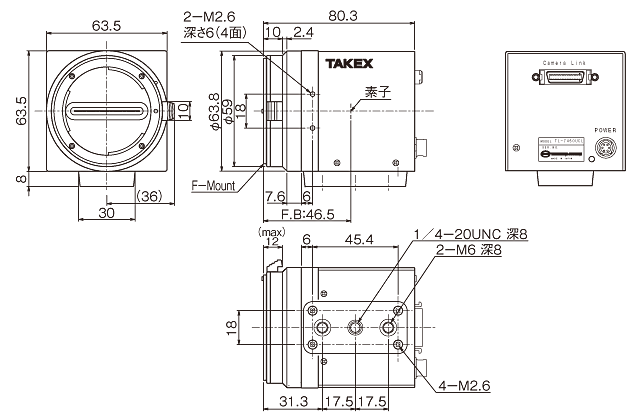

外形寸法図

カメラとI/Fボード（装置）との接続表
免責事項について

※この接続表は基本動作が確認されたカメラとI／Fボードの接続方法の一例を示すものであり、全てのご使用環境（カメラの動作設定、ＰＣなど取り込み装置の動作環境、ソフトウエアの処理内容など）について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。

TL-5150UCL
ボードメーカー ボード型式 ケーブル
アバールデータ APX-3312A MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
インタフェース LPC-530121 /221 MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
インタフェース LPC-530421 /521 SDR-MDR (CL)
1MD26-3560-00C-*00
インタフェース PEX-530821 SDR-MDR (CL)
1MD26-3560-00C-*00
インタフェース PEX-530922 SDR-MDR (CL)
1MD26-3560-00C-*00
グラフイン IPM-8531CL-BE MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
グラフイン IPM-8531CL-B/M/F MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
リンクス 銀河digital-CL2 MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
Matrox Solios eV-CLF
(SDRコネクタ)		 SDR-MDR (CL)
1MD26-3560-00C-*00
Matrox Solios eV-CLFL
(MDRコネクタ)		 MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
Matrox Solios eCL/XCL  MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
Matrox Solios eCL/XCL-B MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
Matrox MeteorII / CL MDR-MDR (CL)
14B26-SZLB-*00-0LC
（又は同等品）
