概要

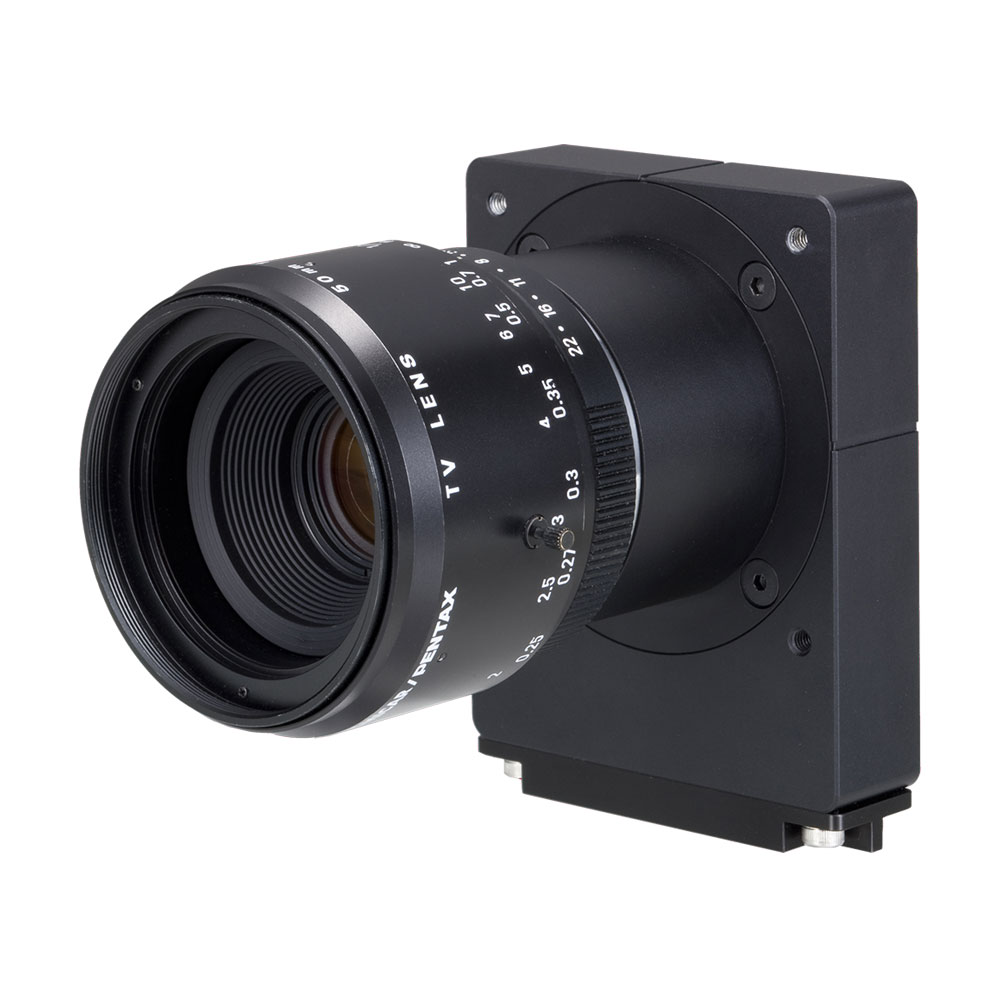

TLC-4K7NCLは、従来製品TL-4K7ACLの仕様をそのままに、内部周期の一定露光・RGBデジタルゲイン等、操作性を上げた後継機種です。
- CMOSリニアイメージセンサを搭載した産業用デジタルラインスキャンカメラで、4,096個のフォトダイオードが２列、直線上に配置されています。
- カメラリンク（Base/Medium/Full Confi guration）で、伝送クロックは85/80/50MHzのいずれかを選択できるので、システムに合わせた豊富なビデオ出力の組合せが可能です。
- 画素数4,096、最速スキャンレート80kHz、最大データレート680MHzの高感度・高速走査のCMOSラインスキャンカメラです。
特長
- 1スキャン2Line出力をするので、高速撮像が可能です。
- 1画素は7µmと大きいので、高S/Nの画像が得られます。
- グローバルシャッタ機能及びFFC機能を搭載しています。
- ベイヤーカラー方式を採用しているので、ギャップ補正をする必要がありません。
- DC12Vの単一電源で動作します。
用途
- 画像検査などの画像処理装置の入力機器
- 色調外観検査装置の入力機器
- シート物体の表面色検査装置の入力機器
- 高画質のパターン検査装置の入力機器
- その他コンピューターと接続して行う画像処理用途
感度波長特性
仕様
| 型式 | TLC-4K7NCL(-M42D) |
|---|---|
| 撮像素子 | グローバルシャッタ方式 CMOS(Bayer) |
| 画素数 | 4096 × 2line |
| 画素サイズ | 7µm × 7µm |
| 受光素子長 | 28.672mm |
| 感度 (DNnj/cm2) | gain1=1.2, gain2= 4.8 |
| 飽和露光量 | 46ke- (typical) |
| 出力不均一性 | 標準 10% 飽和出力の50%時（素子上） |
| ダイナミックレンジ | 60dB（素子上） |
| ビデオ出力 （デジタル出力） |
8bit/10bit/12bit Base/Medium Configuration 8bit Full Configuration |
| データレート | Full 80kHz（85MHz×8TAP) Full 75kHz（80MHz×8TAP) Full 47kHz（50MHz×8TAP) Medium 40kHz（85MHz×4TAP) Medium 38kHz（80MHz×4TAP) Medium 24kHz（50MHz×4TAP) Base 20kHz（85MHz×2TAP) Base 19kHz（80MHz×2TAP) Base 12kHz（50MHz×2TAP) |
| スキャンレート (scan/sec) | 12.5µsec (Min) |
| ライン転送パルス入力 | アナログゲイン 1倍 or 4倍 |
| ゲイン | ADCゲイン 0.2倍 ～ 4.6倍 デジタルゲイン 1 ～ 5倍 0.016ステップ |
| 電源容量 | ＋12V±0.5V（0.5A以下） |
| 動作温度範囲 | 0℃～+40℃ |
| 動作湿度範囲 | 85％ MAX |
| 保存温度範囲 | -10℃～+65℃ |
| レンズマウント | Fマウント M42マウント P=1.0mm |
| フランジバック | Fマウント：46.5mm M42マウント：12mm |
| コネクタ | 12V電源 HR10A-7R-6Pヒロセ電機 |
| デジタル出力 CameraLink MDRタイプ | |
| 重量 | 460g 以下 |
| 外形寸法 | 80(W)×100(H)×60.4(D)突起部除く |
| 機能 | FFC補正、Base/Mediu/Full切り替え、水平・垂直ビニング/水平・垂直平均、 クロック切り替え、内部同期・一定露光、ミラー出力、RGBデジタルゲイン |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。
外形寸法図
TLC-4K7NCL

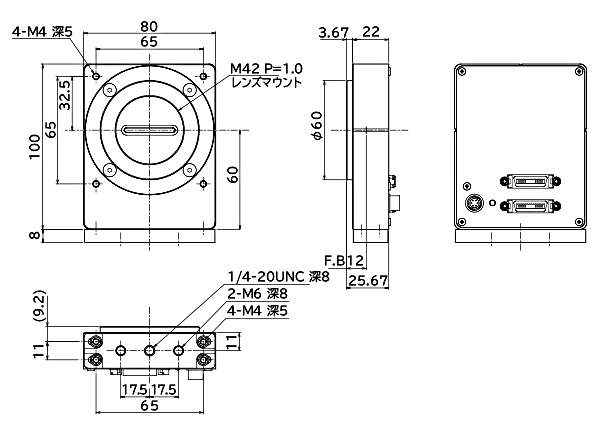

TLC-4K7NCL-M42D
