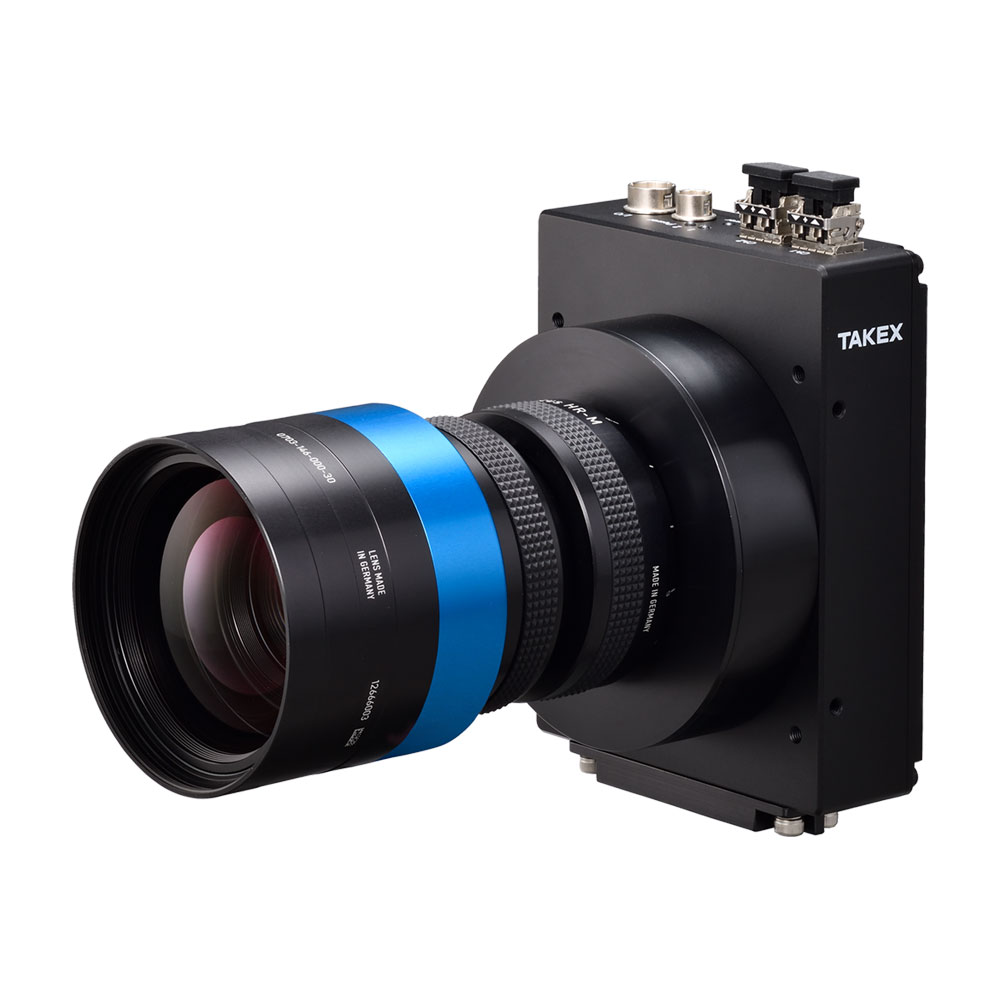

TL-16K5FOL

Opt-C:Link採用、高解像度・高速走査、CMOS
デジタルラインスキャンカメラ

概要

  • Opt-C:Linkインターフェースの採用により、38.9KHzの速度で100mの画像伝送が可能。
  • 16,384画素 2LineのCMOSリニアイメージセンサを搭載
    ※シングルラインモード使用時は1Line
特長

  • 5µmスクエアと画素サイズが大きく、高感度・高精細な画像を得ることができます。
  • グローバルシャッタ機能及びFFC機能を搭載しています。
  • 光通信を使用しているので、ケーブル伝送中のノイズの影響が大変少なくなっています。
  • 1本の光通信内で画像データと制御信号を送受信できるので、省配線に貢献します。
  • 独自設計による小型・軽量製品です。
  • TDIモードを使用する事により感度を2倍にすることが可能です。
用途

  • 画像検査などの画像処理装置の入力機器
  • 液晶パネルの検査機用途
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途

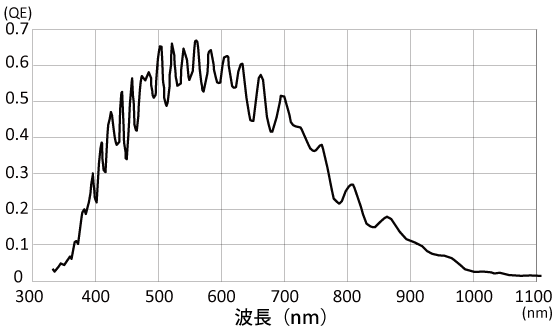

感度波長特性

仕様

型式 TL-16K5FOL
撮像素子 モノクロCMOS
画素数 16,384×2Line
画素サイズ 5.0µm×5.0µm
受光素子長 81.92mm
ビデオレート 6.25Gbps (2ch)
スキャンレート (scan/sec) シングルラインモード 38.9kHz
デュアルラインモード 34.0×2kHz
ライン転送パルス入力 シングルラインモード 25.7µsec (Min)
デュアルラインモード 29.5µsec (Min)
ビデオ出力 Opt-C:Link
飽和露光量 (e-) 40k (typical)
フランジバック 12mm
電源容量 +12V ±0.5V (1.0A以下)
レンズマウント M95, P=1mm
動作周囲温度 0~+40℃ (結露ないこと)
外形寸法 102 (W) x 130 (H) x 34 (D) (突起部除く)
重量 750g以下

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

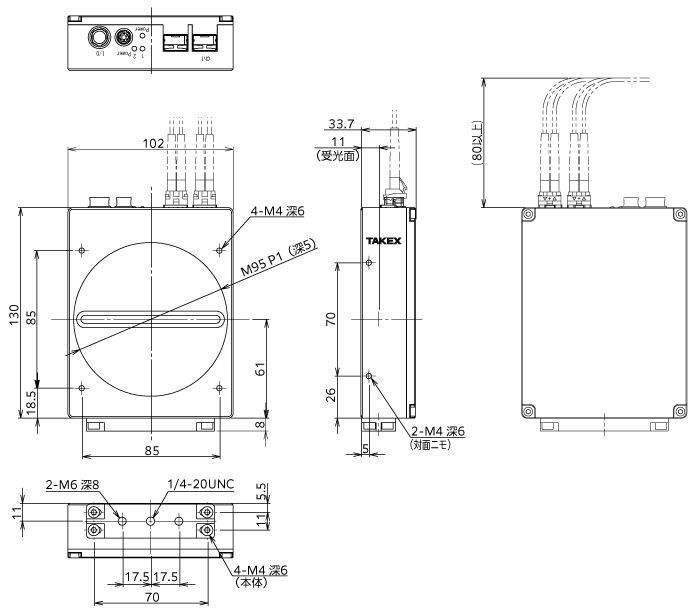

外形寸法図
