概要

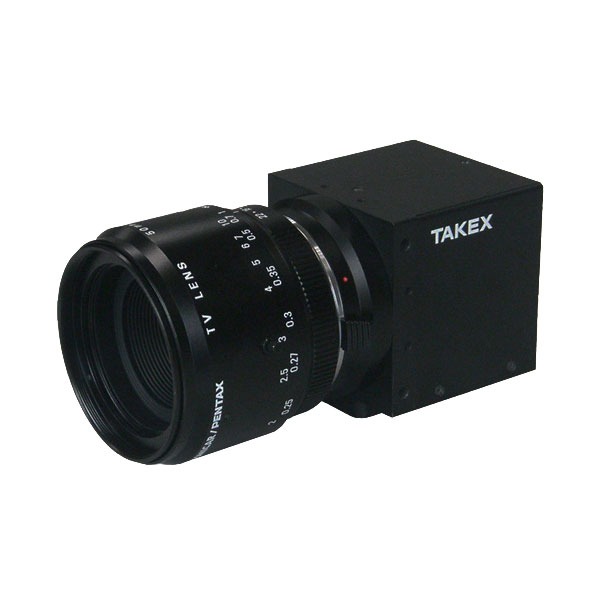

- TL-7450UCLは、CCDリニアイメージセンサを使用した産業用デジタルラインスキャンカメラで、7450個のフォトダイオードが直線上に配置されたものです。
- このフォトダイオードは1個当たり50MHz（0.02µsec）で走査され、ビデオ信号として出力されます。1ラインの走査時間は最大156µsecです。
- ビデオ出力はベースコンフィグレーション（Base Confi guration）のCamera Link出力です。
- キャプチャーボードからのコマンド（RS-232C）によりゲイン、8/10ビット切替、オフセットなどが容易に変更できます。
特長
- 画素数7450、データレート50MHzのCCDラインスキャンカメラです。
- DC12Vの単一電源で動作します。
- 画素は4.7µmスクエアと小さいため、高解像の分解ができます。
複数台使用時に於ける感度のバラツキがRS-232C通信で調整できます。 - 独自設計による小型・軽量 製品です。
- 簡易露光制御機能付きです（但しスキャンレート3.2kHz以下の場合）。
用途
- 画像検査などの画像処理装置の入力機器
- 外観検査装置や各種寸法測定などの計測装置の入力機器
- シート物体表面検査装置の入力機器
- 高画質のパターン検査装置入力機器
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 撮像素子 | CCD |
|---|---|
| 画素数 | 7450 |
| 画素サイズ | 4.7µm×4.7µm |
| 受光素子長 | 35.015mm |
| データレート |
50MHz |
| スキャンレート | Max 6.4kHz |
| ライン転送パルス入力 | 156.25µsec |
| デジタルビデオ出力 | Base Configuration 2×8/10bit |
| カメラリンクコネクタ形状 | MDR |
| 感度 | 50 V/lx・sec |
| 飽和露光量 | 0.12 lx・sec（素子上） |
| 出力不均一性 | 標準3% 飽和出力の50%時（素子上） |
| 電源容量 | ＋12V±0.5V（350mA） |
| 動作温度範囲 | 0℃～40℃（結露のないこと） |
| 動作湿度範囲 | 85％Max |
| 保存温度範囲 | -10℃～65℃（結露・結氷のないこと） |
| 重量 | 360g以下 |
| 外形寸法 | 64(W)×64(H)×80.3(D)mm |
| レンズマウント | Fマウント（標準） Kマウント（オプション） |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。
外形寸法図
カメラとI/Fボード（装置）との接続表
免責事項について
※この接続表は基本動作が確認されたカメラとI／Fボードの接続方法の一例を示すものであり、全てのご使用環境（カメラの動作設定、ＰＣなど取り込み装置の動作環境、ソフトウエアの処理内容など）について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
TL-7450UCL
| ボードメーカー | ボード型式 | ケーブル |
|---|---|---|
| アバールデータ | APX-3316 /A | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| アバールデータ | APX-3313A | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| アバールデータ | APX-3312A | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| インタフェース | LPC-530121 /221 | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| インタフェース | LPC-530421 /521 | SDR-MDR (CL) 1MD26-3560-00C-*00 |
| インタフェース | PEX-530821 | SDR-MDR (CL) 1MD26-3560-00C-*00 |
| インタフェース | PEX-530922 | SDR-MDR (CL) 1MD26-3560-00C-*00 |
| グラフイン | IPM-8580CL-M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| グラフイン | IPM-8531CL-B/M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| グラフイン | IPM-8531CL-BE | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| グラフイン | IPM-8530CL-B/M/F | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| リンクス | 銀河digital-CL2e | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| リンクス | 銀河digital-CL2 | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Matrox | Solios eV-CLF (SDRコネクタ) |
SDR-MDR (CL) 1MD26-3560-00C-*00 |
| Matrox | Solios eV-CLFL (MDRコネクタ) |
MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Matrox | Solios eCL/XCL | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Matrox | Solios eCL/XCL-B | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
| Matrox | MeteorII / CL | MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） |
