TL-4096NCL(-M42D)/TL-2048NCL(-M42D)/TL-2048NCLC
4,096及び2,048画素、スキャンレート80kHz、Camera Link出力
デジタルラインスキャンカメラ
概要
TL-4096/2048NCLは、従来製品TL-4096/2048ACLの仕様をそのままに、内部周期の一定露光・ミラー出力等、操作性を上げた後継機種です。
- 4,096及び2,048画素で高S/Nの検査が可能、高速動作スキャンレート80kHzのラインスキャンカメラです。
- 画素サイズ7µm×7µmで高精細な画像が得られます。
- 水平、垂直ビニング機能により約4倍の感度アップが可能です。
- カメラリンク〔Full（4096のみ）Medium Base Configuration〕仕様、また50MHz/85MHzの伝送クロックを選択でき、システムに合わせた豊富なビデオ出力の組み合わせが可能です。
特長
- 通信にてゲイン、オフセットの調整が容易。
- グローバルシャッター機能、FFC機能及びアンチブルーミング機能搭載。
- DC12V単一電源、低消費電力を達成。
- 暗電流補正回路を内蔵しているので、周囲温度変化に対してビデオ信号が安定に得られます。
- 独自の回路設計、機構設計にて最大限に小型、軽量にしています。
- 汎用性の高いFマウント、Cマウント（2048NCLCのみ）を採用しています。
用途
- 画像検査などの画像処理装置の入力機器
- 液晶パネル検査機器用途
- 外観検査や各種寸法測定などの計測装置の入力機器
- シート状物体表面検査装置の入力機器
- 高画質のパターン検査装置入力機器
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 型式 | TL-4096NCL(-M42D) | TL-2048NCL(-M42D)/NCLC |
|---|---|---|
| 撮像素子 | グローバルシャッタ方式CMOS | |
| 画素数 | 4096 | 2048 |
| 画素サイズ | 7µm×7µm | |
| 受光素子長 | 28.672mm | 14.336mm |
| 感度 (DNnj/cm2) | gain1=1.2, gain2= 4.8 | |
| 飽和露光量 | 46ke- (typical) | |
| 出力不均一性 | 標準 10% 飽和出力の50%時（素子上） | |
| ダイナミックレンジ | 60dB（素子上） | |
| ビデオ出力 （デジタル出力） |
8bit/10bit/12bit Base Configuration 8bit/10bit/12bit Medium Configuration 8bit Full Configuration |
8bit/10bit/12bit Base Configuration 8bit/10bit/12bit Medium Configuration |
| データレート | Full 80kHz（50MHz×8TAP） Medium 80kHz（85MHz×4TAP） Medium 47.4kHz（50MHz×4TAP） Base 40.9kHz（85MHz×2TAP） Base 24kHz（50MHz×2TAP） |
Medium 80kHz（50MHz×4TAP） Base 80kHz（85MHz×2TAP） Base 47.4kHz（50MHz×2TAP） |
| スキャンレート (scan/sec) | 12.5µsec (Min) | 12.5µsec (Min) |
| ライン転送パルス入力 | アナログゲイン 1倍 or 4倍 | |
| ゲイン | ADCゲイン 0.2倍 ～ 5.7倍 デジタルゲイン 1 ～ 5倍 0.125ステップ |
|
| 電源容量 | ＋12V±0.5V（0.6A以下） | |
| 動作温度範囲 | 0℃～+40℃ | |
| 動作湿度範囲 | 85％ MAX | |
| 保存温度範囲 | -10℃～+65℃ | |
| レンズマウント | Fマウント M42マウントP=1.0mm |
Fマウント M42P=1.0mm Cマウント |
| フランジバック | Fマウント：46.5mm M42マウント：12mm |
Fマウント：46.5mm M42マウント：12mm Cマウント：17.526mm |
| コネクタ | 12V電源 HR10A-7R-6Pヒロセ電機 | |
| デジタル出力 CameraLink MDRタイプ | ||
| 重量 | 460g以下 | |
| 外形寸法 | 80(W)×100(H)×60.4(D)突起部除く | |
| 機能 | FFC補正、Base/Medium/Full（4Kのみ）切り替え、水平・垂直ビニング/水平・垂直平均、クロック切り替え、内部同期・一定露光、ミラー出力 | |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。
外形寸法図

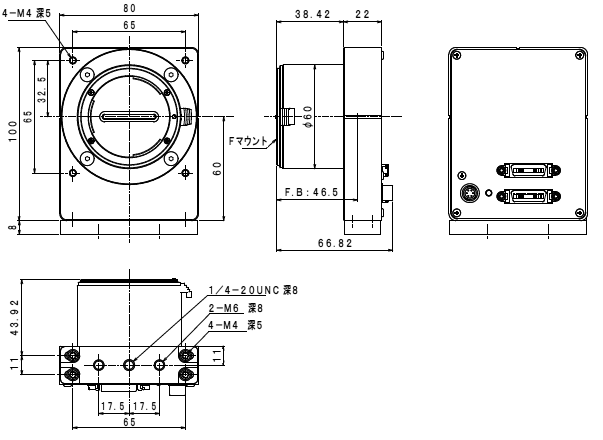

TL-4096/2048NCL

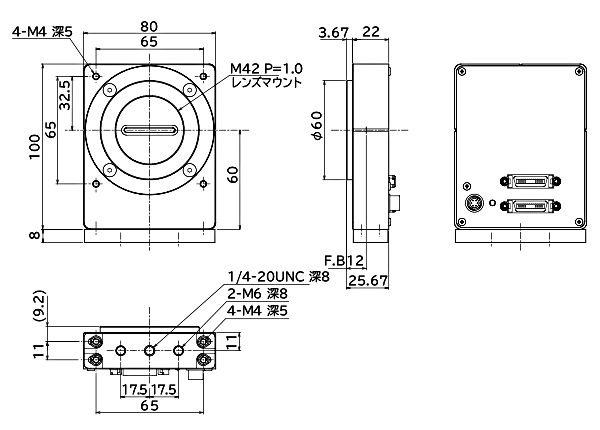

TL-4096/2048NCL(M42D)
TL-2048NCLC
